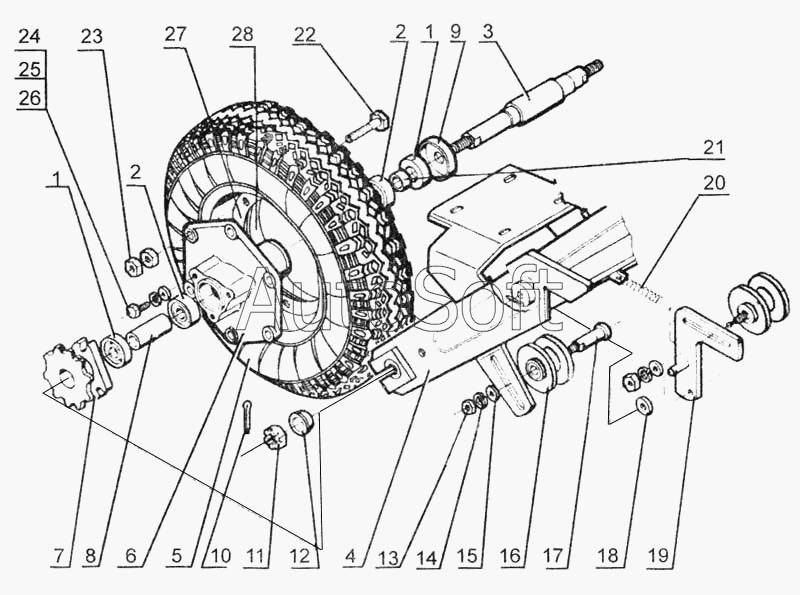

Каталог запасных частей к технике: Красная Звезда СУПН-8. Колесо Н 080.13.000 с кронштейном в сборе
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***2 | Манжета 2.2-30х52-1 ГОСТ 8752 | |
| 2 | П***8 | Подшипник 0-205 ГОСТ 8338 | |
| 3 | С***8 | Ось | |
| 4 | С***0 | Кронштейн (478335056105) | |
| 5 | Ш***3 | Шина 5,00-10 ГОСТ 7463 | |
| 6 | Н***1 | Ступица | |
| 7 | С***0 | Звездочка | |
| 8 | С***3 | Втулка | |
| 9 | Н***1 | Колпачок | |
| 10 | Ш***7 | Шплинт 4х40.019 ГОСТ 397 | |
| 11 | Г***8 | Гайка М20-6Н.6.019 ГОСТ 5918 | |
| 12 | С***9 | Шайба | |
| 13 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 14 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 15 | Ш***1 | Шайба С.12х2.06.10. 019 ГОСТ 11371 | |
| 16 | С***1 | Ролик | |
| 17 | С***8 | Ось | |
| 18 | Ш***1 | Шайба С.16.01.10.019 ГОСТ 11371 | |
| 19 | С***0 | Кронштейн | |
| 20 | 5***5 | Пружина | |
| 21 | Н***1 | Втулка | |
| 22 | Б***6 | Болт М12-6gх50.66.019 ГОСТ 7796 | |
| 23 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 24 | Б***6 | Болт М12-6gх35.66.019 ГОСТ 7796 | |
| 25 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 26 | С***9 | Шайба | |
| 27 | Н***1 | Боковина | |
| 28 | Н***7 | Боковина |
