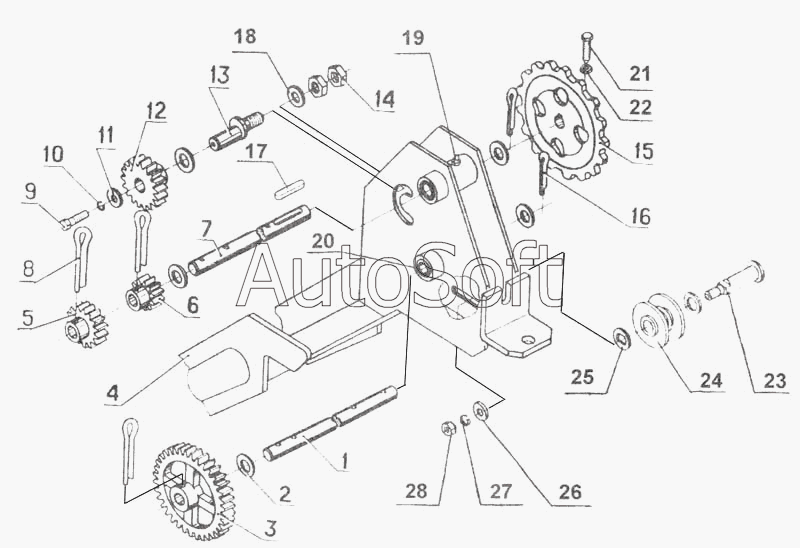

Каталог запасных частей к технике: Красная Звезда СУПН-8. Привод туковысевающих аппаратов ССГ 00.1660-01-5Т
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***6 | Вал (478335056303) | |
| 2 | Ш***1 | Шайба С.18.01.10.019 ГОСТ 11371 | |
| 3 | К***5 | Колесо зубчатое | |
| 4 | С***0 | Кронштейн (478335056105) | |
| 5 | К***2 | Колесо зубчатое | |
| 6 | К***4 | Колесо зубчатое | |
| 7 | С***5 | Вал (478335056204) | |
| 8 | Ш***7 | Шплинт 6,3х50.019 ГОСТ 397 | |
| 9 | Б***6 | Болт М10-6gх20.58.01 9 ГОСТ 7796 | |
| 10 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 11 | Ш***1 | Шайба С.10.01.10.019 ГОСТ 11371 | |
| 12 | К***4 | Колесо зубчатое | |
| 13 | С***7 | Ось (478335056402) | |
| 14 | Г***5 | Гайка М16-6Н.6.019 ГОСТ 5915 | |
| 15 | С***3 | Звездочка Z=17, t=31,75 | |
| 16 | Ш***7 | Шплинт 6,3х50.019 ГОСТ 397 | |
| 17 | Ш***0 | Шпонка 6х6х40 ГОСТ 23360 | |
| 18 | Ш***1 | Шайба С.16.01.10.019 ГОСТ 11371 | |
| 19 | М***3 | Масленка 1.2.Ц6хр ГОСТ 19853 | |
| 20 | Н***1 | Втулка | |
| 21 | С***1 | Винт | |
| 22 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 23 | С***8 | Ось | |
| 24 | С***1 | Ролик | |
| 25 | С***3 | Шайба | |
| 26 | Ш***1 | Шайба С.12х2.01.10.019 ГОСТ 11371 | |
| 27 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 28 | Г***5 | Гайка М12-6Н 6.019 ГОСТ 5915 |
