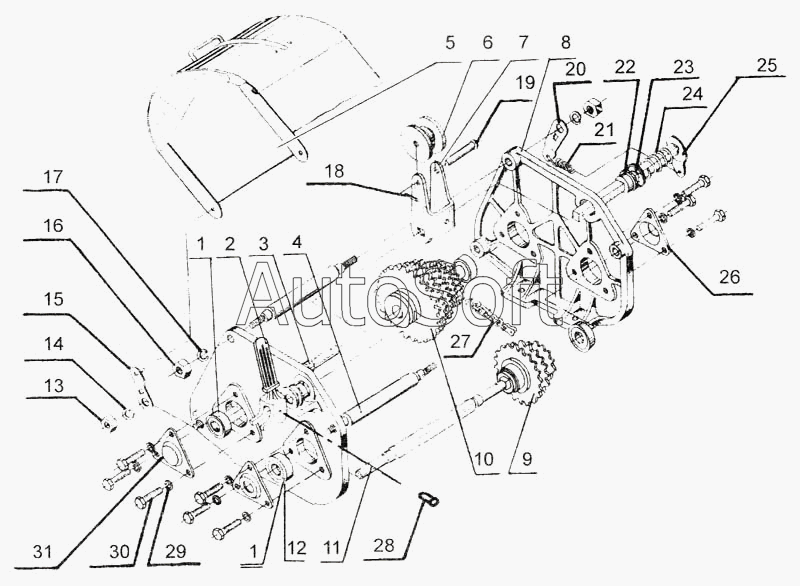

Каталог запасных частей к технике: Красная Звезда СУПН-8. Механизм передач СУПА 00.1120
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***2 | Подшипник 180204 ГОСТ 8882 | |
| 2 | С***0 | Рукоятка (478311067407) | |
| 3 | С***5 | Вал | |
| 4 | С***8 | Стяжка | |
| 5 | С***0 | Крышка | |
| 6 | С***6 | Ролик | |
| 7 | С***1 | Кронштейн | |
| 8 | С***5 | Боковина | |
| 9 | С***0 | Блок | |
| 10 | С***0 | Блок | |
| 11 | С***6 | Вал | |
| 12 | С***6 | Боковина | |
| 13 | Г***5 | Гайка М16-6Н.6.019 ГОСТ 5915 | |
| 14 | Ш***2 | Шайба 16.65Г.019 ГОСТ 6402 | |
| 15 | С***0 | Фиксатор | |
| 16 | Г***5 | Гайка М16-6Н.6.019 ГОСТ 5915 | |
| 17 | Ш***2 | Шайба 16.65Г.019 ГОСТ 6402 | |
| 18 | Ш***7 | Шплинт 3,2х25.019 ГОСТ 397 | |
| 19 | С***2 | Штырь | |
| 20 | С***3 | Планка (478311087401) | |
| 21 | 5***9 | Пружина | |
| 22 | С***3 | Втулка | |
| 23 | С***1 | Шайба | |
| 24 | 5***2 | Пружина | |
| 25 | С***0 | Вал | |
| 26 | С***4 | Крышка | |
| 27 | С***0 | Цепь | |
| 28 | З***9 | Заклепка 4х40.01.10 ГОСТ 10299 | |
| 29 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 30 | Б***6 | Болт М8-6gх16.58.019 ГОСТ 7796 | |
| 31 | С***1 | Крышка |
