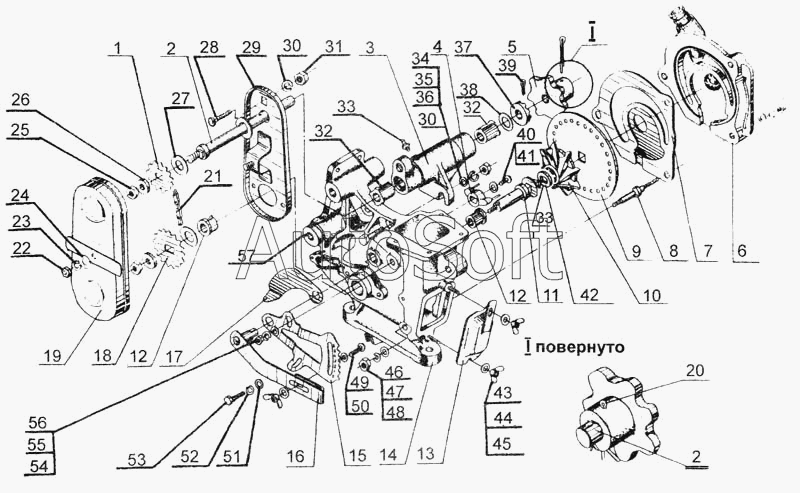

Каталог запасных частей к технике: Красная Звезда СУПН-8. Аппарат Н 126.13.010
43
28
29
30
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
27
44
45
46
47
48
49
50
51
52
53
54
55
56
57
13
2
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
12
1
14
15
16
17
18
19
20
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***1 | Звездочка 12,7-13-18 | |
| 2 | Н***1 | Вал | |
| 3 | Н***0 | Подшипник | |
| 4 | Н***0 | Вилка | |
| 5 | Н***1 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 | |
| 6 | Н***1 | Крышка | |
| 7 | Н***2 | Прокладка | |
| 8 | Н***1 | Шпилька | |
| 9 | Н***0 | Диск 14 отв. Диаметр 3 | |
| 9 | Н***1 | Диск 14 отв. Диаметр 5,5 | |
| 9 | Н***2 | Диск 22 отв. Диаметр 5,5 | |
| 9 | Н***3 | Диск 22 отв. Диаметр 3 | |
| 9 | Н***4 | Диск без отверстий (479163316004) | |
| 10 | Н***0 | Ворошилка | |
| 11 | Н***6 | Вал | |
| 12 | Н***7 | Втулка | |
| 13 | Н***0 | Крышка (479163324808) | |
| 14 | Н***8 | Корпус | |
| 15 | Н***3 | Шкала | |
| 16 | Н***0 | Рычаг | |
| 17 | Н***5 | Заслонка | |
| 18 | Н***2 | Звездочка 12,7-16-18 | |
| 19 | Н***0 | Крышка | |
| 20 | Ш***7 | Шплинт 5х50.019 ГОСТ 397 | |
| 21 | З***8 | Звено С-ПР-12,7-900-2 ГОСТ 13568 | |
| 21 | Ц***8 | Цепь ПР-12,7-900-2 ГОСТ 13568 | |
| 22 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 23 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 24 | Ш***1 | Шайба С.8х1,5.01.019 ГОСТ 11371 | |
| 25 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 26 | Н***5 | Шайба | |
| 27 | Ш***1 | Шайба С. 18х1.01.019 ГОСТ 11371 | |
| 28 | Б***2 | Болт М10-6gх30.58.019 ГОСТ 7802 | |
| 29 | Н***0 | Дно | |
| 30 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 31 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 32 | Н***1 | Втулка | |
| 33 | М***3 | Масленка 1.2.Ц6хр ГОСТ 19853 | |
| 34 | Б***6 | Болт М10-6gх40.58.019 ГОСТ 7796 | |
| 35 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 36 | Ш***1 | Шайба С.10.01.019 ГОСТ 11371 | |
| 37 | Н***1 | Шайба | |
| 38 | Ш***1 | Шайба С. 18х1.01.019 ГОСТ 11371 | |
| 39 | Ш***7 | Шплинт 4х25.019 ГОСТ 397 | |
| 40 | В***3 | Винт В1 М6-6gх10.58.019 ГОСТ 17473 | |
| 41 | Н***8 | Шайба | |
| 42 | Н***1 | Шайба | |
| 43 | Г***2 | Гайка М8-6Н К4 33-8 ГОСТ 3032 | |
| 44 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 45 | Н***9 | Шпилька | |
| 46 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 47 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 48 | Ш***1 | Шайба С.8х1,5.01.019 ГОСТ 11371 | |
| 49 | Б***2 | Болт М8-6дх20.58.019 ГОСТ 7802 | |
| 50 | Ш***1 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | |
| 51 | Ш***1 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | |
| 52 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 53 | Б***6 | Болт М8-6дх16.58.019 ГОСТ 7796 | |
| 54 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 55 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 56 | Ш***1 | Шайба С.8х1,5.01.019 ГОСТ 11371 | |
| 57 | Н***6 | Втулка |
