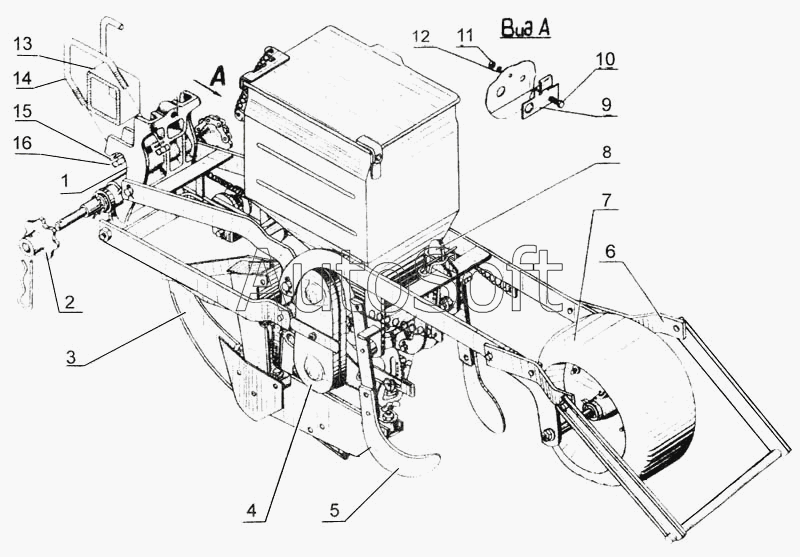

Каталог запасных частей к технике: Красная Звезда СУПН-8. Секция СУПА 00.840
9
16
15
14
13
13
12
11
10
1
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Кронштейн | |
| 2 | С***2 | Звездочка шаг = 31,75 Z = 9 зуб. | |
| 3 | Н***А | Полоз | |
| 4 | Н***0 | Аппарат | |
| 5 | С***0 | Загортач правый | |
| 5 | С***1 | Загортач левый | |
| 6 | С***0 | Шлейф | |
| 7 | Н***0 | Колесо | |
| 8 | С***0 | Кулиса | |
| 9 | Н***9 | Планка | |
| 10 | Б***8 | Болт М6-6gх16.58.019 ГОСТ 7798 | |
| 11 | Г***5 | Гайка М6-6Н.6.019 ГОСТ 5915 | |
| 12 | Ш***2 | Шайба 6.65Г019 ГОСТ 6402 | |
| 13 | С***0 | Рама | |
| 13 | С***0 | Рама | |
| 14 | 4***0 | Скоба ЗМ12х125х115/30.56.Ц9хр ОСТ 23.2.10-81 | |
| 15 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 16 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 |
