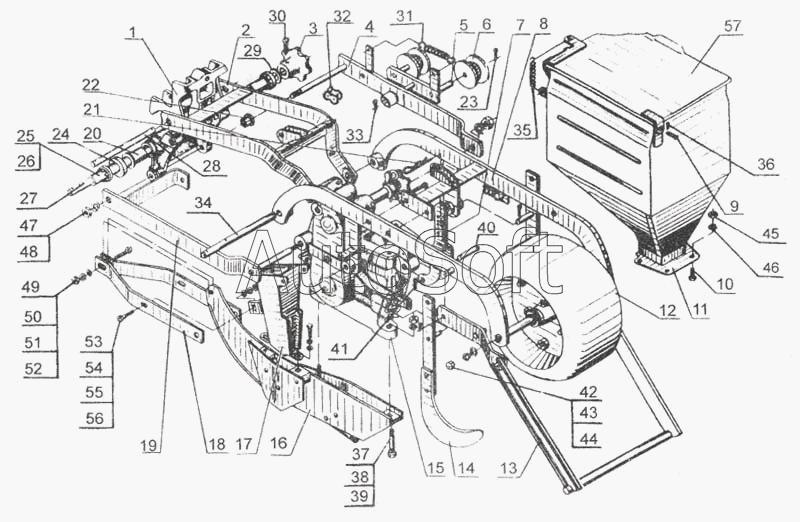

Каталог запасных частей к технике: Красная Звезда СУПН-8. Секция СУПА 00.170
43
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
27
44
45
46
47
48
49
50
51
52
53
54
55
56
57
14
2
3
4
5
6
7
8
8
9
10
11
11
12
13
1
14
15
16
17
18
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Кронштейн | |
| 2 | С***0 | Поводок | |
| 3 | Н***1 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 | |
| 4 | С***А | Поводок (478311070407) | |
| 5 | С***0 | Натяжник | |
| 6 | С***6 | Ролик | |
| 7 | С***0 | Кулиса | |
| 8 | С***0 | Тяга | |
| 8 | С***0 | Тяга | |
| 9 | Н***7 | Штырь | |
| 10 | Б***8 | Болт М8-6gх25.58.019 ГОСТ 7798 | |
| 11 | Н***0 | Бункер | |
| 11 | Н***0 | Бункер | |
| 12 | Н***0 | Колесо | |
| 13 | С***0 | Шлейф | |
| 14 | С***0 | Загортач правый | |
| 14 | С***1 | Загортач левый | |
| 15 | Н***0 | Аппарат высевающий | |
| 16 | Н***А | Полоз | |
| 17 | С***0 | Воронка | |
| 18 | С***4 | Тяга | |
| 18 | С***1 | Тяга | |
| 19 | С***0 | Поводок | |
| 20 | С***1 | Втулка | |
| 21 | С***2 | Шплинт пружинный | |
| 22 | С***8 | Втулка | |
| 23 | Ш***7 | Шплинт 4х22.019 ГОСТ 397 | |
| 24 | С***8 | Колпачок | |
| 25 | Н***1 | Шайба | |
| 26 | Ш***7 | Шплинт 4х32.019 ГОСТ 397 | |
| 27 | С***2 | Валик | |
| 28 | С***4 | Ось | |
| 29 | Ш***1 | Шайба С. 18х1.01.019 ГОСТ 11371 | |
| 30 | Ш***7 | Шплинт 6,3х50.019 ГОСТ 397 | |
| 31 | Н***1 | Пружина | |
| 32 | С***6 | Цепь ПРД-31,75-2300 ГОСТ 13568 | |
| 33 | Ш***7 | Шплинт 4х22.019 ГОСТ 397 | |
| 34 | С***8 | Ось | |
| 35 | Н***6 | Пружина | |
| 36 | Ш***7 | Шплинт 2х16.019 ГОСТ 397 | |
| 37 | Б***2 | Болт М10-6gх50.58.019 ГОСТ 7802 | |
| 38 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 39 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 40 | С***1 | Штырь | |
| 41 | Ш***7 | Шплинт 3,2х18.019 ГОСТ 397 | |
| 42 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 43 | Ш***2 | Шайба10.65Г019 ГОСТ 6402 | |
| 44 | Ш***1 | Шайба С.10.01.019 ГОСТ 11371 | |
| 45 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 46 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 47 | Г***5 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 48 | Ш***2 | Шайба 12.65Г.019 ГОСТ 6402 | |
| 49 | Б***6 | Болт М10-6gх30.58.01 9 ГОСТ 7796 | |
| 50 | Г***5 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 51 | Ш***2 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 52 | Ш***1 | Шайба С.10.01.019 ГОСТ 11371 | |
| 53 | Б***6 | Болт М8-6gх25.58.01 9 ГОСТ 7796 | |
| 54 | Г***5 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 55 | Ш***2 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 56 | Ш***1 | Шайба С.8х1 ,4.01.019 ГОСТ 11371 | |
| 57 | Н***1 | Крышка |
