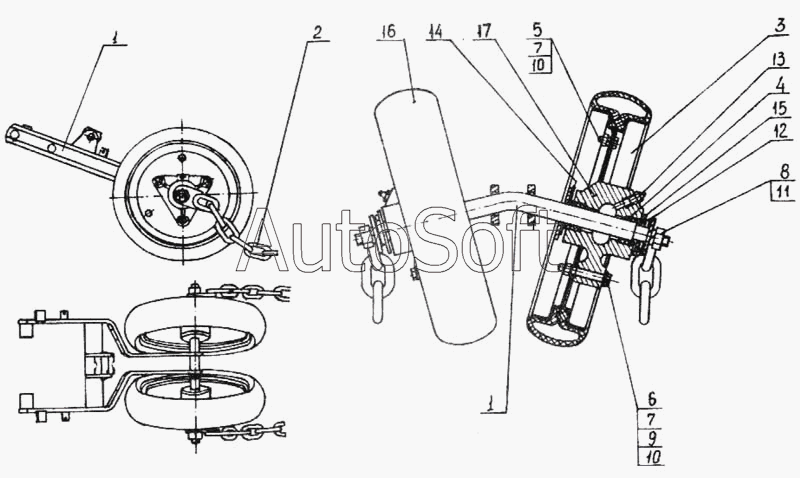

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Каток прикатывающий 509.046.220
9
17
16
15
14
13
12
11
10
10
1
1
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***Э | Поводок | |
| 2 | С***Э | Шлейф | |
| 3 | С***8 | Диск | |
| 4 | 4***4 | Втулка | |
| 5 | Б***0 | Болт М8-6gх16-58.019 ГОСТ 7796-70 | |
| 6 | Б***0 | Болт М8-6gх50.58.019 ГОСТ 7795-70 | |
| 7 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Г***0 | Гайка М12-6Н 6.019 ГОСТ 5915-70 | |
| 9 | Ш***8 | Шайба С8.01.10.019 ГОСТ 11371-78 | |
| 10 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 11 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 12 | Ш***9 | Шплинт 4х32.019 ГОСТ 397-79 | |
| 13 | М***4 | Масленка 1,2.Ц6хр ГОСТ 19853-74 | |
| 14 | Н***2 | Шайба | |
| 15 | Н***1 | Шайба | |
| 16 | Н***3 | Обод | |
| 17 | 5***1 | Ступица |
