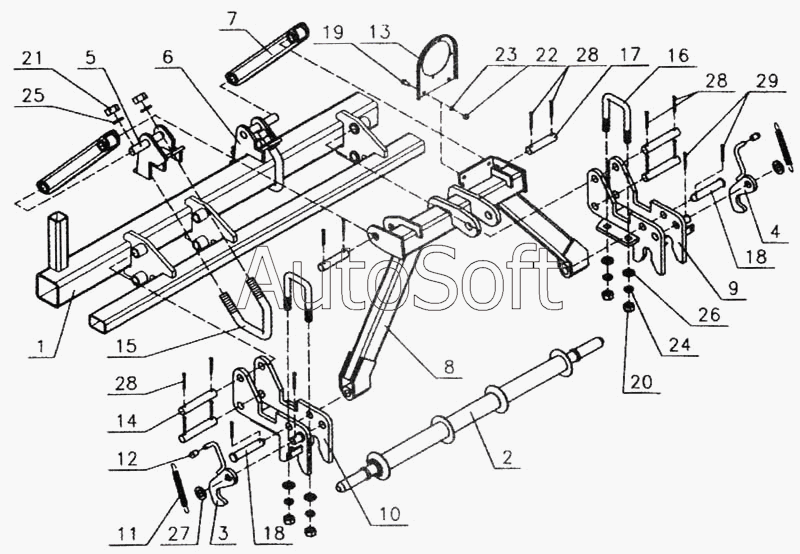

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Полуавтоматическая сцепка
15
29
28
28
28
27
26
25
24
23
22
21
20
19
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Рама | |
| 2 | 5***0 | Поперечина | |
| 3 | 5***0 | Зацеп | |
| 4 | 5***1 | Зацеп | |
| 5 | 5***А | Кронштейн | |
| 6 | 5***1 | Кронштейн | |
| 7 | 5***0 | Тяга | |
| 8 | П***а | Полуавтоматическая сцепка | |
| 9 | 5***0 | Зацеп | |
| 10 | 5***1 | Кронштейн | |
| 11 | 5***2 | Пружина | |
| 12 | С***4 | Наконечник | |
| 13 | С***2 | Кронштейн | |
| 14 | 5***7 | Ось | |
| 15 | 5***А | Скоба | |
| 16 | 5***4 | Скоба | |
| 17 | 5***6 | Ось | |
| 18 | 5***8 | Штырь | |
| 19 | Б***0 | Болт М8-6gх15.58.019 ГОСТ 7796-70 | |
| 20 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 21 | Г***0 | Гайка М20-6Н 6.019 ГОСТ 5915-70 | |
| 22 | Г***9 | Гайка М8-6Н.019 | |
| 23 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 24 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 25 | Ш***0 | Шайба 20 65Г 019 ГОСТ 6402-70 | |
| 26 | Ш***8 | Шайба С16.01.10 019 ГОСТ 11371-78 | |
| 27 | Ш***8 | Шайба С20.01.10.019 ГОСТ 11371-78 | |
| 28 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 29 | Ш***9 | Шплинт 5х36.019 ГОСТ 397-79 |
