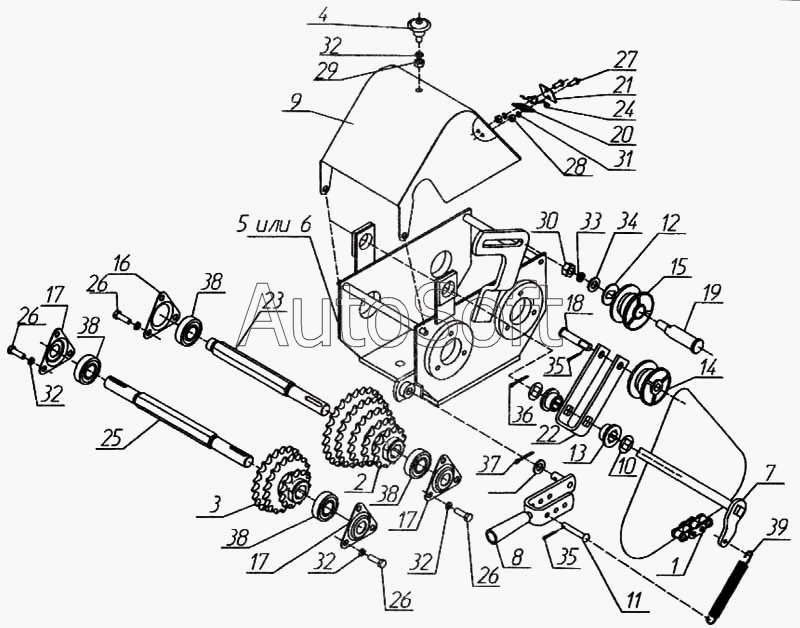

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Механизм передач 509.046.1720
30
21
22
23
24
25
26
26
26
26
27
28
29
20
31
32
32
32
32
33
34
35
35
36
37
38
38
38
38
39
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Цепь | |
| 2 | С***0 | Блок | |
| 3 | С***0 | Блок | |
| 4 | Н***2 | Ручка | |
| 5 | 5***0 | Корпус | |
| 6 | 5***1 | Корпус | |
| 7 | 5***0 | Вал | |
| 8 | 5***0 | Рычаг | |
| 9 | 5***0 | Крышка | |
| 10 | С***1 | Шайба | |
| 11 | С***6 | Штырь | |
| 12 | С***3 | Шайба | |
| 13 | С***3 | Втулка | |
| 14 | С***6 | Ролик | |
| 15 | С***1 | Ролик | |
| 16 | С***1 | Крышка | |
| 17 | С***2 | Крышка | |
| 18 | С***2 | Штырь | |
| 19 | С***8 | Ось | |
| 20 | 5***1 | Накладка | |
| 21 | 5***3 | Накладка | |
| 22 | 5***1 | Кронштейн | |
| 23 | 5***1 | Вал | |
| 24 | 5***9 | Защелка | |
| 25 | 5***8 | Вал | |
| 26 | Б***0 | Болт М8-6gх16.58.019 ГОСТ 7796 70 | |
| 27 | В***0 | ВИНТ М5-6gх12.58.019 ГОСТ 17473-80 | |
| 28 | Г***0 | Гайка М5-6Н.6.019 ГОСТ 5915-70 | |
| 29 | Г***0 | Гайка М8-6Н 6.019 ГОСТ 5915-70 | |
| 30 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 31 | Ш***0 | Шайба 5 65Г 019 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 33 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 34 | Ш***8 | Шайба С12.01.10 019 ГОСТ 11371-78 | |
| 35 | Ш***9 | Шплинт 3,2х20019 ГОСТ 397-79 | |
| 36 | Ш***9 | Шплинт 4х22.019 ГОСТ 397-79 | |
| 37 | Ш***9 | Шплинт 5х28 019 ГОСТ 397-79 | |
| 38 | П***5 | Подшипник 180204 ГОСТ 8882-75 | |
| 39 | 5***9 | Пружина |
