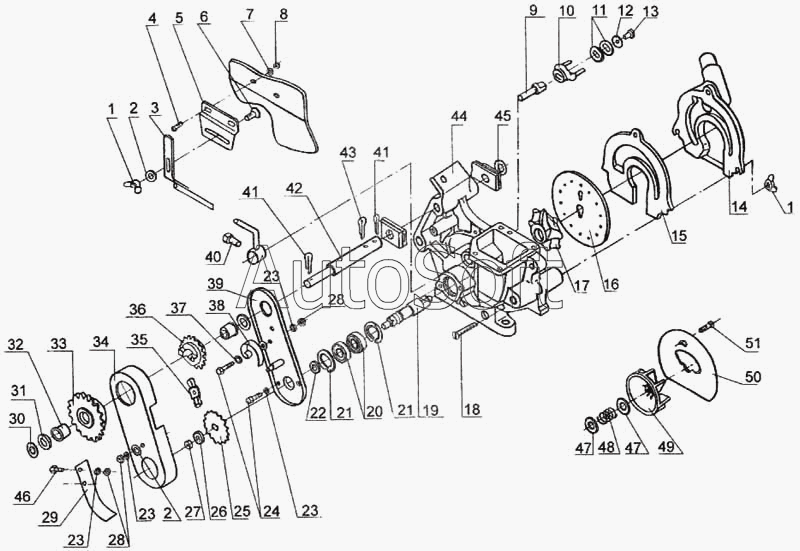

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Аппарат высевающий СУПК 00.1020А
39
27
28
28
29
30
31
32
33
34
35
36
37
38
26
40
41
41
42
43
44
45
46
47
47
48
49
50
51
14
2
2
3
4
5
6
7
8
9
10
11
12
13
1
1
15
16
17
18
19
20
21
21
22
23
23
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***6 | Гайка М8-6Н.КЧ33-8-Ф ГОСТ 3032-76 | |
| 2 | Ш***6 | Шайба 8.01.10.019 ГОСТ 6958-76 | |
| 3 | 5***0 | Рычаг | |
| 4 | В***0 | Винт В М6-6gх16 58.019 ГОСТ 17473-80 | |
| 5 | Н***8 | Циферблат (479163329805) | |
| 6 | Б***1 | Болт М8х25.58 019 ГОСТ 7802-81 | |
| 7 | Ш***0 | Шайба 6 65Г 019 ГОСТ 6402-70 | |
| 8 | Г***0 | Гайка 6-6Н.6.019 ГОСТ 5915-70 | |
| 9 | С***5 | Ось | |
| 10 | Н***0 | Вилка | |
| 11 | С***3 | Шайба | |
| 12 | Н***8 | Шайба | |
| 13 | В***0 | Винт В М6-6gх10.58.019 ГОСТ 17473-80 | |
| 14 | С***2 | Крышка | |
| 15 | С***3 | Прокладка | |
| 16 | Н***5 | Диск | |
| 17 | Н***0 | Ворошитель | |
| 18 | С***9 | Винт | |
| 19 | С***7 | Вал | |
| 20 | П***5 | Подшипник 180204 ГОСТ 8882-75 | |
| 21 | К***6 | Кольцо В47 ГОСТ 13943-86 | |
| 22 | К***6 | Кольцо В20 ГОСТ 13942-86 | |
| 23 | Ш***9 | Шайба 8 65Г 019 | |
| 24 | Б***0 | Болт М8-6gх25.58.019 ГОСТ 7796-70 | |
| 25 | С***2 | Звездочка 12,7-15-18 | |
| 26 | Н***5 | Шайба | |
| 27 | С***1 | Гайка самостопорящаяся | |
| 28 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 29 | С***5 | Отражатель | |
| 30 | С***3 | Шайба | |
| 31 | Ш***8 | Шайба 16.01.10.019 ГОСТ 11371-78 | |
| 32 | Н***6 | Втулка | |
| 33 | С***0 | Звездочка | |
| 34 | С***2 | Крышка | |
| 35 | С***5 | Цепь (477310287109) | |
| 36 | С***0 | Звездочка | |
| 37 | Ш***8 | Шайба 8х1,4.01.10.019 ГОСТ 11371-78 | |
| 38 | С***0 | Болт М8-6gх40.58.019 ГОСТ 77960-70 | |
| 39 | С***0 | Дно | |
| 40 | В***4 | Винт В.М8-6g25.33Н.019 ГОСТ 1485-84 | |
| 41 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 42 | С***3 | Ось | |
| 43 | Ш***9 | Шплинт 5х63.019 ГОСТ 397-79 | |
| 44 | С***1 | Корпус | |
| 45 | Ш***8 | Шайба 20.01.10.019 ГОСТ 11371-78 | |
| 46 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 47 | Н***1 | Шайба | |
| 48 | Н***5 | Пружина | |
| 49 | Н***1 | Катушка | |
| 50 | Н***1 | Диск | |
| 51 | Б***0 | Болт М6-6gх35.58 019 ГОСТ 7798-70 |
