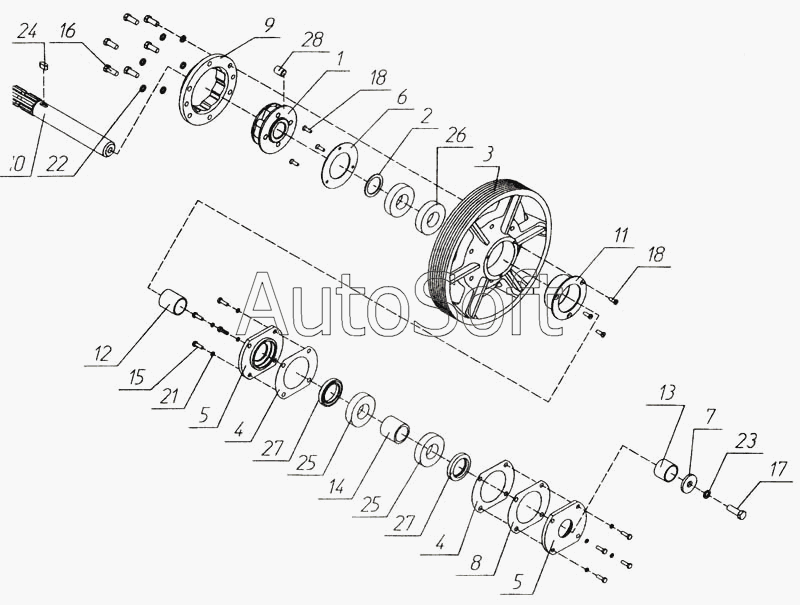

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Вентилятор. Вал нижний
14
28
27
27
26
25
25
24
23
22
21
18
18
17
16
15
1
13
12
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Ступица | |
| 2 | С***6 | Шайба | |
| 3 | 5***А | Шкив | |
| 4 | 5***4 | Прокладка | |
| 5 | 5***6 | Крышка | |
| 6 | 5***2 | Шайба | |
| 7 | 5***5 | Шайба | |
| 8 | 5***5 | Прокладка | |
| 9 | 5***3 | Обойма | |
| 10 | 5***3 | Вал | |
| 11 | 5***7 | Втулка | |
| 12 | 5***3 | Втулка | |
| 13 | 5***1 | Втулка | |
| 14 | 5***5 | Втулка | |
| 15 | Б***0 | Болт М8-6gх20.58.019 ГОСТ 7796-70 | |
| 16 | Б***0 | Болт М10-6gх20.58.019 ГОСТ 7796-70 | |
| 17 | Б***0 | Болт М12-6gх20.58.019 ГОСТ 7796-70 | |
| 18 | В***0 | Винт В.М6дх16.58.019 ГОСТ 17475-80 | |
| 21 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 22 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 23 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 24 | Ш***8 | Шпонка 10х8х20 ГОСТ 23360-78 | |
| 25 | П***5 | Подшипник 36207 ГОСТ 831-75 | |
| 26 | П***5 | Подшипник 180207 ГОСТ 8882-75 | |
| 27 | М***6 | Манжета 1,2-40х62 ГОСТ 8752-79/ ОСТ 38.05146 | |
| 28 | Н***2 | Ролик |
