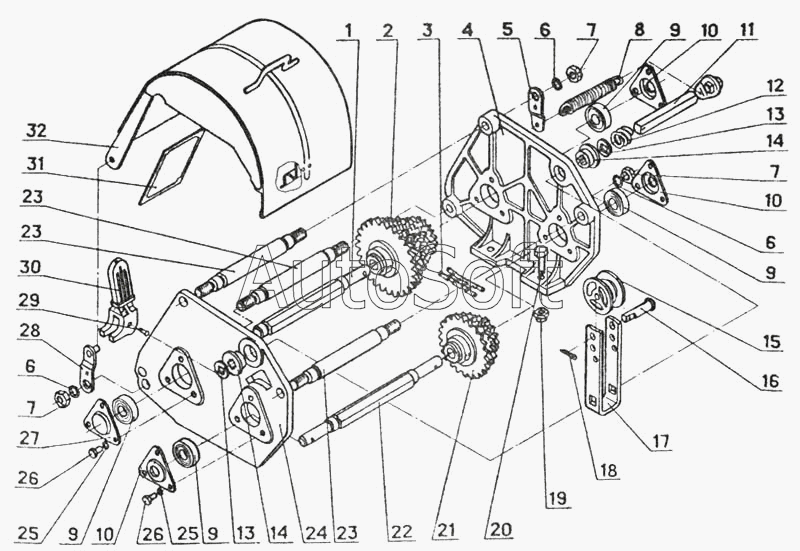

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Механизм передач СУПА 00.1120-06
17
32
31
30
29
28
27
26
26
25
25
24
23
23
23
22
21
20
19
18
1
16
15
14
14
13
13
12
11
10
10
10
9
9
9
9
8
7
7
7
6
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***5 | Вал | |
| 2 | С***0 | Блок | |
| 3 | С***0 | Цепь | |
| 4 | С***1 | Боковина | |
| 5 | С***3 | Планка (478311087401) | |
| 6 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 7 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 8 | 5***9 | Пружина | |
| 9 | П***1 | Подшипник 80204 ГОСТ 7242-81 | |
| 10 | С***2 | Крышка | |
| 11 | С***0 | Вал | |
| 12 | 5***2 | Пружина | |
| 13 | С***1 | Шайба | |
| 14 | С***3 | Втулка | |
| 15 | С***6 | Ролик | |
| 16 | С***2 | Штырь | |
| 17 | С***1 | Кронштейн | |
| 18 | Ш***9 | Шплинт 3,2х25.019 ГОСТ 397-79 | |
| 19 | С***2 | Гайка самостопорящаяся (477310247000) | |
| 20 | Б***0 | Болт М12-6gх40.66.019 ГОСТ 7796-70 | |
| 21 | С***0 | Блок | |
| 22 | З***6 | Вал | |
| 23 | С***8 | Стяжка | |
| 24 | С***9 | Боковина | |
| 25 | Ш***0 | Шайба 8 65Г 019 ГОСТ 6402-70 | |
| 26 | Б***0 | Болт М8-6gх16.58.019 ГОСТ 7796-70 | |
| 27 | С***1 | Крышка | |
| 28 | С***0 | Фиксатор | |
| 29 | З***0 | Заклепка 4х40.01.10 ГОСТ 10299-80 | |
| 30 | С***0 | Рукоятка (478311067407) | |
| 31 | 4***6 | Табличка 250х125 ГОСТ 12971-67 Схема передач сеялки (477324107606) | |
| 32 | С***0 | Крышка |
