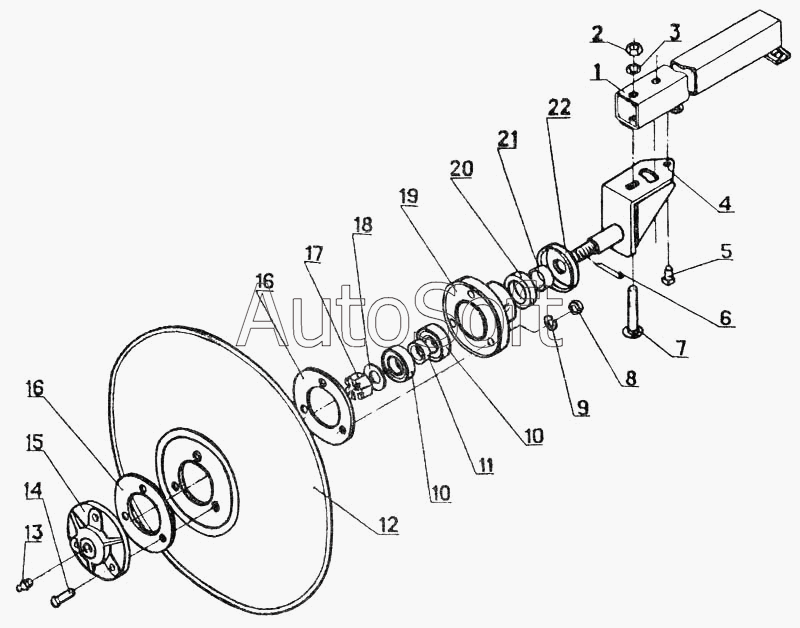

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Диск маркера
1
1
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Труба | |
| 1 | С***0 | Труба (477323081908) | |
| 1 | С***2 | Труба (477323082103) | |
| 2 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 3 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 4 | С***0 | Ось | |
| 5 | В***4 | Винт В.М8-6gх30.33Н.019 ГОСТ 1483-84 | |
| 6 | Ш***9 | Шплинт 4х40.019 ГОСТ 397-79 | |
| 7 | Б***1 | Болт М 12х70.58.019 ГОСТ 7802-81 | |
| 8 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 10 | П***5 | Подшипник 205 ГОСТ 8338-75 | |
| 11 | Н***2 | Втулка | |
| 12 | Н***4 | Диск 3-2-400х3-90-1 ГОСТ 198-75 | |
| 13 | М***4 | Масленка 1,2.Ц6хр. ГОСТ 19853-74 | |
| 14 | Б***0 | Болт М10-6gх45.66.019 ГОСТ 7796-70 | |
| 15 | Н***2 | Крышка | |
| 16 | Н***1 | Прокладка | |
| 17 | Г***3 | Гайка М20-6Н.6.019 ГОСТ 5918-73 | |
| 18 | Ш***8 | Шайба С.20.01.10.019 ГОСТ 11371-78 | |
| 19 | Н***1 | Корпус | |
| 20 | М***8 | Манжета 2,2-30х52-1 ГОСТ 8752-79/ ОСТ 38 05146-78 | |
| 21 | Н***1 | Втулка | |
| 22 | Н***1 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
