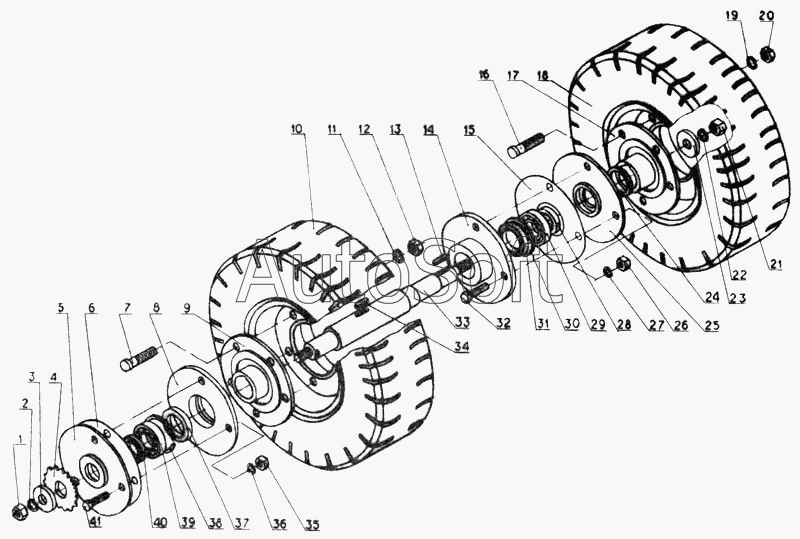

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Колесо опорно-приводное
31
21
22
22
22
25
26
27
28
29
30
19
32
33
34
35
36
37
38
39
41
9
2
2
3
4
4
5
6
7
8
1
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***0 | Гайка М 20-6Н.6.019 ГОСТ 5915-70 | |
| 2 | Г***1 | Гайка М18х1,5-6Н.6.019 ГОСТ 5915-71 | |
| 2 | Ш***0 | Шайба 20.65Г.019 ГОСТ 6402-70 | |
| 3 | З***4 | Шайба | |
| 4 | М***8 | Манжета 1,2-40х62-1 ГОСТ 8752-79/ ОСТ 3805146-78 | |
| 4 | С***4 | Звездочка 15,875-21-40 | |
| 5 | З***3 | Крышка | |
| 6 | З***9 | Прокладка | |
| 7 | З***9 | Болт | |
| 8 | З***2 | Корпус | |
| 9 | З***0 | Ступица | |
| 10 | Ш***8 | Шина 6,25-1 ОВ-97А ТУ 3810491-87 НС8 | |
| 11 | Ш***0 | Шайба 18.65Г.019 ГОСТ 6402-70 | |
| 12 | Г***0 | Гайка М18х1,5-6Н.6.019 ГОСТ 5915-70 | |
| 13 | Ш***8 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 14 | З***2 | Корпус | |
| 15 | З***9 | Прокладка | |
| 16 | З***9 | Болт | |
| 17 | З***1 | Ступица | |
| 19 | Ш***0 | Шайба 18.65Г.019 ГОСТ 6402-70 | |
| 21 | Г***1 | Гайка М 20-6Н.6.019 ГОСТ 5915-71 | |
| 22 | З***4 | Шайба | |
| 22 | Ш***1 | Шайба 20.65Г.019 ГОСТ 6402-71 | |
| 25 | З***3 | Крышка | |
| 26 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 27 | Ш***0 | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 28 | М***8 | Манжета 1,2-40х62-1 ГОСТ 8752-79/ ОСТ 3805146-78 | |
| 29 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 30 | К***6 | Кольцо А80 ГОСТ 13943-86 | |
| 31 | М***8 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 | |
| 32 | Б***0 | Болт М16-6дх55.58.019 ГОСТ 7796-70 | |
| 33 | З***0 | Вал | |
| 34 | Ш***8 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 35 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 36 | Ш***0 | Шайба 16.65Г.019 ГОСТ 6402-70 | |
| 37 | М***8 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 | |
| 38 | К***6 | Кольцо А80 ГОСТ 13943-86 | |
| 39 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 41 | Б***0 | Болт М16-6дх55.58.019 ГОСТ 7796-70 |
