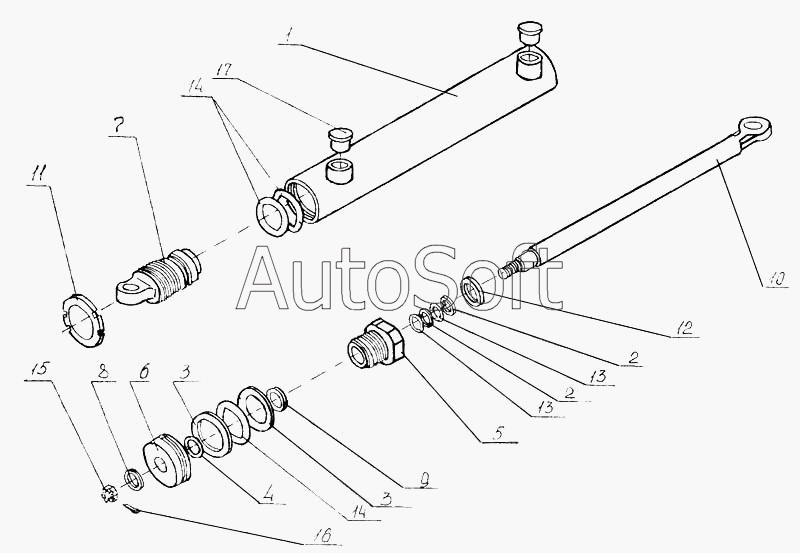

Каталог запасных частей к технике: Красная Звезда ПС-0,5. Гидроцилиндр ПС 02.130
9
17
16
15
14
14
13
13
12
11
10
1
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Гидроцилиндр | |
| 2 | П***5 | Шайба защитная | |
| 3 | П***1 | Шайба защитная | |
| 4 | П***6 | Кольцо уплотнительное | |
| 5 | П***1 | Головка гидроцилиндра | |
| 6 | П***2 | Поршень | |
| 7 | П***1 | Пятка | |
| 8 | П***2 | Шайба специальная | |
| 9 | П***4 | Шайба специальная | |
| 10 | П***5 | Шток | |
| 11 | П***3 | Контргайка | |
| 12 | М***} | Манжета 11-25х40-3 {ГОСТ 8752-79} | |
| 13 | К***} | Кольцо 025-031-36 {ГОСТ 9833-73} | |
| 14 | К***} | Кольцо 042-050-46 {ГОСТ 9833-73} | |
| 15 | Г***} | Гайка М18-6Н.5.019 {ГОСТ 2528-73} | |
| 16 | Ш***} | Шплинт 4х20.099 {ГОСТ 397-79} | |
| 17 | Н***3 | Заглушка |
