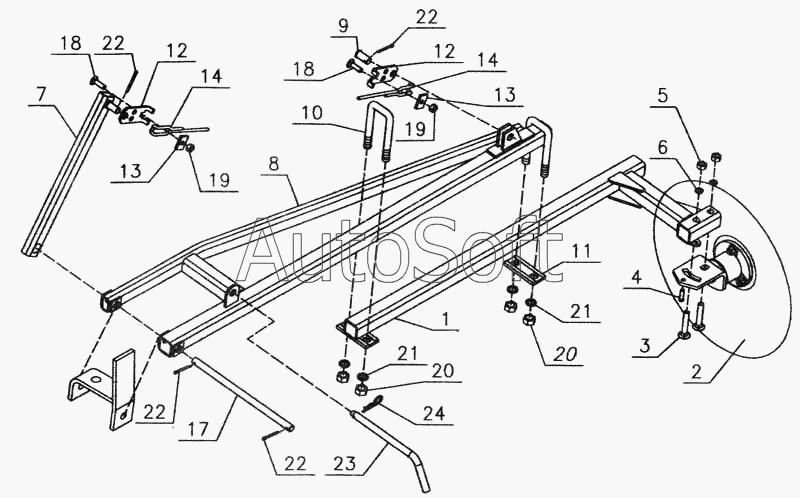

Каталог запасных частей к технике: Красная Звезда УПС-12. Маркер (правый)
12
12
24
23
22
22
22
22
21
21
20
20
19
19
18
18
17
14
14
13
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Кронштейн | |
| 2 | С***0 | Диск | |
| 3 | Б***1 | Болт М12х70.58.019 ГОСТ 7802-81 | |
| 4 | В***4 | Винт В.М8-6qх30.33Н7019 ГОСТ 1483-84 | |
| 5 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 6 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 7 | 5***0 | Рычаг | |
| 8 | 5***0 | Штанга | |
| 9 | С***6 | Штырь | |
| 10 | С***1 | Скоба 2М16х61х115/35.56.Ц9хр ОСТ 23.2.10-81 | |
| 11 | С***8 | Планка | |
| 12 | С***1 | Планка | |
| 13 | Т***9 | Прижим | |
| 14 | З***3 | Канат | |
| 16 | С***2 | Втулка | |
| 17 | 5***2 | Ось | |
| 18 | Б***1 | Болт М10х35.58.019 ГОСТ 7802-81 | |
| 19 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 20 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 21 | Ш***9 | Шайба 16 65Г 019 ГОСТ 6402-79 | |
| 22 | Ш***9 | Шплинт 5х28.019 ГОСТ 397-79 | |
| 23 | С***6 | Штырь | |
| 24 | С***1 | Шплинт пружинный (477310267808) |
