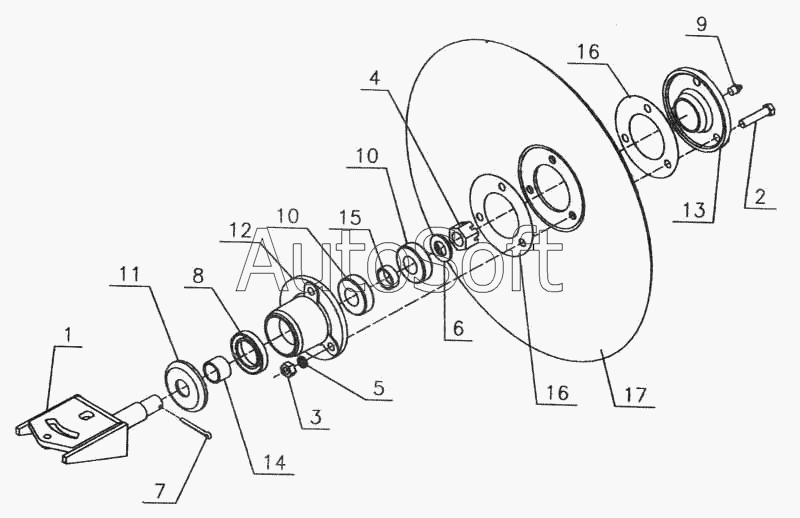

Каталог запасных частей к технике: Красная Звезда УПС-12. Диск СШЕ 04.120
9
17
16
16
15
14
13
12
11
10
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Ось | |
| 2 | Б***0 | Болт М10-6gх45.66.019 ГОСТ 7796-70 | |
| 3 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 4 | Г***3 | Гайка М20-6Н.6.019 ГОСТ 5918-73 | |
| 5 | Ш***0 | Шайба 10 65Г 019 ГОСТ 6402-70 | |
| 6 | Ш***8 | Шайба 20.01.10 019 ГОСТ 11371-78 | |
| 7 | Ш***9 | Шплинт 4х40.019 ГОСТ 397-79 | |
| 8 | М***8 | Манжета 1.2-30х52-1 ГОСТ 8752-79/ ОСТ 38056-78 | |
| 9 | М***3 | Масленка 1.2 Ц6хр ГОСТ 19853 | |
| 10 | П***5 | Подшипник 205 ГОСТ 8338-75 | |
| 11 | Н***1 | Колпачок | |
| 12 | Н***1 | Корпус | |
| 13 | Н***2 | Крышка | |
| 14 | Н***1 | Втулка | |
| 15 | Н***2 | Втулка | |
| 16 | Н***1 | Прокладка | |
| 17 | Н***2 | Диск 3-2-450х4-90-01 ГОСТ 198-75 |
