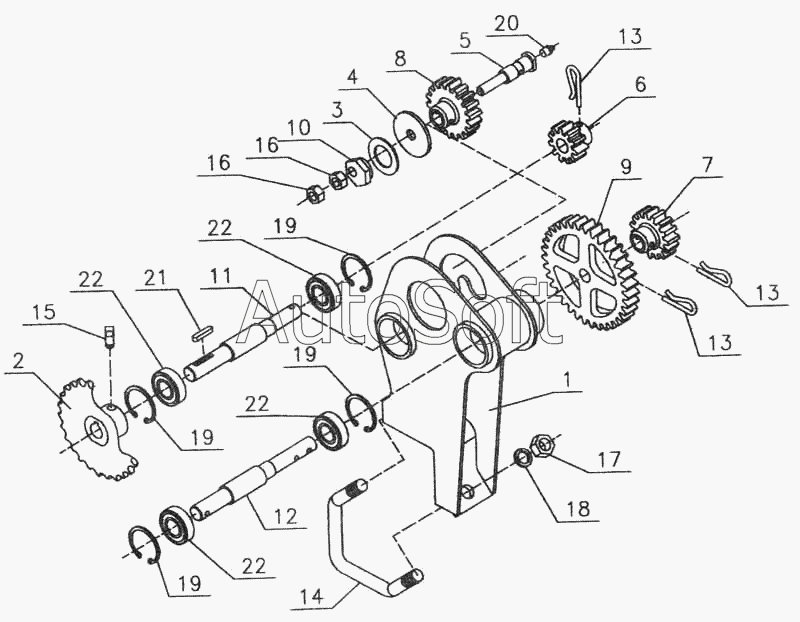

Каталог запасных частей к технике: Красная Звезда УПС-12. Механизм передач 509.046.2320
11
22
22
22
22
21
20
19
19
19
19
18
17
16
16
15
14
13
13
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 509.046.2310-01 | 5***1 | Кронштейн | |
| 1 | 5***0 | Кронштейн | |
| 2 | З***4 | Звездочка | |
| 3 | С***5 | Шайба | |
| 4 | 5***3 | Шайба | |
| 5 | А***5 | Ось | |
| 6 | К***4 | Колесо зубчатое | |
| 7 | К***2 | Колесо зубчатое | |
| 8 | К***4 | Колесо зубчатое | |
| 9 | К***5 | Колесо зубчатое | |
| 10 | С***9 | Эксцентрик | |
| 11 | 5***1 | Вал | |
| 12 | 5***2 | Вал | |
| 13 | 5***3 | Шплинт пружинный | |
| 14 | 5***1 | Скоба | |
| 15 | В***4 | Винт В.М10-6gх20.33Н.019 ГОСТ 148-84 | |
| 16 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 17 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 18 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 19 | К***6 | Кольцо В47 ГОСТ 13943-86 | |
| 20 | М***4 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | |
| 21 | Ш***0 | Шпонка 6х6х32 ГОСТ 23360-70 | |
| 22 | П***5 | Подшипник 180204 ГОСТ 8882-75 |
