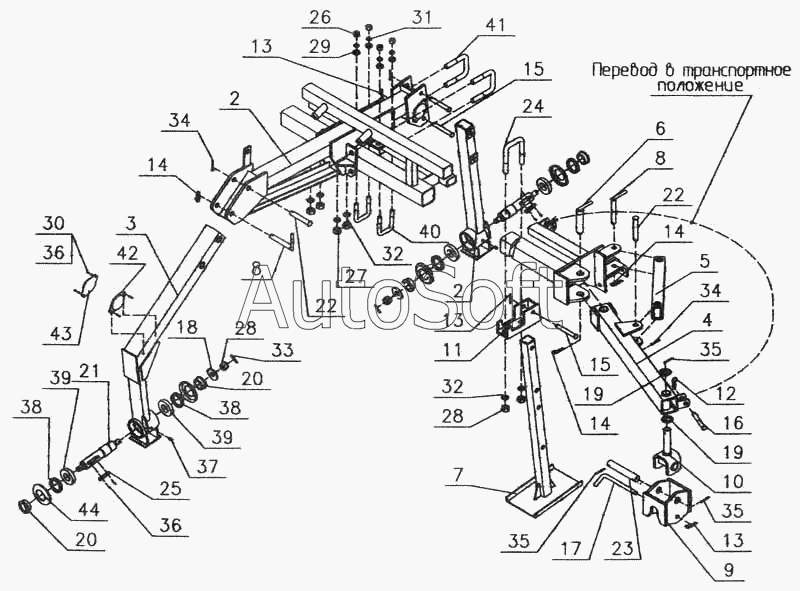

Каталог запасных частей к технике: Красная Звезда УПС-12. Транспортное устройство 509.046.1850
34
34
24
25
26
27
28
28
29
30
31
32
32
33
23
35
35
35
36
36
37
38
38
39
39
40
41
42
43
44
12
2
3
4
5
6
7
8
8
9
10
11
1
13
13
13
14
14
14
15
15
16
17
18
19
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Стойка | |
| 2 | 5***0 | Брус | |
| 3 | 5***0 | Стойка | |
| 4 | 5***0 | Кронштейн | |
| 5 | 5***0 | Тяга | |
| 6 | 5***0 | Штырь | |
| 7 | 5***0 | Опора | |
| 8 | 5***0 | Штырь | |
| 9 | 5***0 | Короб | |
| 10 | 5***0 | Серьга | |
| 11 | 5***0 | Кронштейн | |
| 12 | С***1 | Шплинт пружинный (477310267808) | |
| 13 | С***2 | Шплинт пружинный | |
| 14 | С***3 | Шплинт пружинный (477310265806) | |
| 15 | С***2 | Штырь | |
| 16 | С***6 | Штырь | |
| 17 | С***2 | Штырь (478335059308) | |
| 18 | 5***5 | Шайба | |
| 19 | 5***2 | Шайба | |
| 20 | 5***4 | Втулка | |
| 21 | 5***1 | Вал | |
| 22 | 5***6 | Штырь | |
| 23 | 5***2 | Ось | |
| 24 | 5***8 | Скоба | |
| 25 | 5***1 | Шпонка | |
| 26 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 27 | Г***0 | Гайка М20-6Н 6019 ГОСТ 5915-70 | |
| 28 | Г***3 | Гайка М20-6Н.6.019 ГОСТ 5919-73 | |
| 29 | Ш***8 | Шайба С16. 01. 10019 ГОСТ 11371-78 | |
| 30 | Ш***0 | Шайба 6 65Г 019 ГОСТ 6402-70 | |
| 31 | Ш***0 | Шайба 16 65Г 019 ГОСТ 6402-70 | |
| 32 | Ш***0 | Шайба 20 65Г 019 ГОСТ 6402-70 | |
| 33 | Ш***9 | Шплинты 4х40.019 ГОСТ 397-79 | |
| 34 | Ш***9 | Шплинты 6,3х36 019 ГОСТ 397-79 | |
| 35 | Ш***9 | Шплинты 6 3х50.019 ГОСТ 397-79 | |
| 36 | В***0 | Винт В.М4-6qх12 58.019 ГОСТ 17473-80 | |
| 37 | М***4 | Масленка 12 Ц6хр ГОСТ 19853-74 | |
| 38 | М***9 | Манжета 1.1-55х80-3 ГОСТ 8752-79 | |
| 39 | П***5 | Подшипник 208 ГОСТ 8338-75 | |
| 40 | С***8 | Скобы 12М16х79х90/35.56.Ц9хр ОСТ 23.2.10-8 | |
| 41 | С***8 | Скобы 12М20х102х120/40.56.Ц9хр ОСТ 23.2.10-8 | |
| 42 | С***0 | Световозвращатели ФП 310Е ТУ 37.003-079-80 | |
| 43 | С***0 | Световозвращатели ФП 315 ТУ 37.003-079-80 | |
| 44 | Н***8 | Колпачок |
