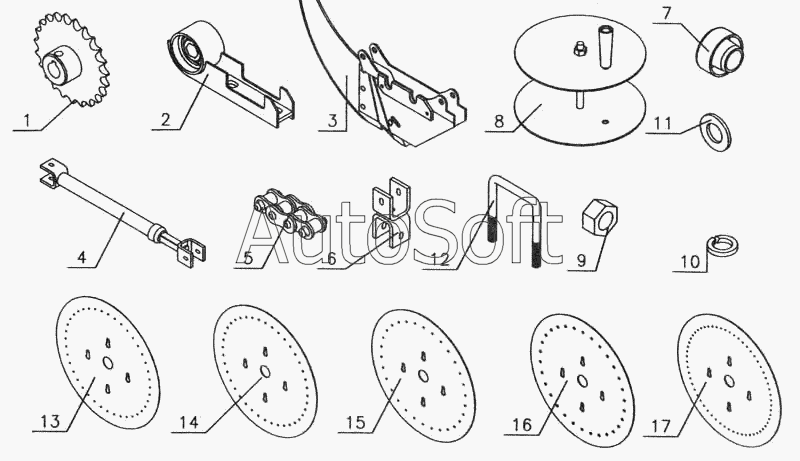

Каталог запасных частей к технике: Красная Звезда УПС-12. Комплект сменных частей и принадлежностей 509.046.2670
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | З***3 | Звездочка Z=23 | |
| 2 | 5***0 | Кронштейн | |
| 3 | 5***0 | Сошник | |
| 4 | 5***0 | Шарнир | |
| 5 | 5***0 | Цепь (цепь ПР15,875-2300-2,4 звена, Звено С-ПР25, 875-2300-2,1 шт. ГОСТ 13568-75) | |
| 6 | 5***0 | Шарнир | |
| 7 | С***7 | Пробка | |
| 8 | 5***0 | Кассета | |
| 9 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 10 | Ш***0 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 11 | Ш***8 | Шайба С12.01.10-019 ГОСТ 11371-78 | |
| 12 | С***1 | Скоба 2М12х94х110/30.56.Ц9хр ОСТ23.2.10-81 | |
| 13 | Д***3 | Диск 509.046.4005-01 n = 40, диаметр 3 | |
| 14 | Д***3 | Диск 509.046.4005-02 n = 30, диаметр 3 | |
| 15 | Д***4 | Диск 509.046.4005-03 n = 30, диаметр 4 | |
| 16 | Д***5 | Диск 509.046.4005-04 n = 30, диаметр 5,5 | |
| 17 | Д***2 | Диск 509.046.4005-05 n = 60, диаметр 2,2 |
