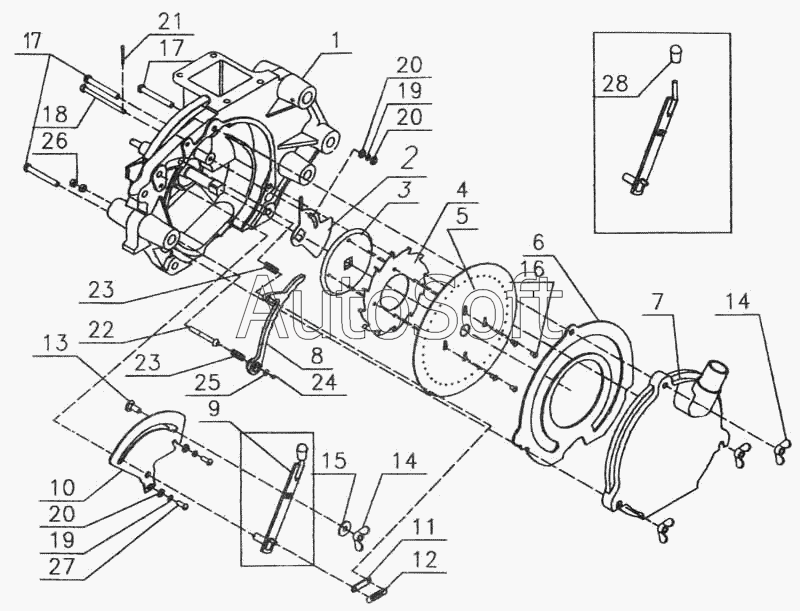

Каталог запасных частей к технике: Красная Звезда УПС-12. Аппарат высевающий 509.046.1390
15
28
27
26
25
24
23
23
22
21
20
20
20
19
19
18
18
17
17
1
14
14
13
12
11
10
9
8
7
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Корпус | |
| 2 | 5***5 | Заслонка | |
| 3 | 5***2 | Фланец | |
| 4 | 5***1 | Прокладка | |
| 4 | 5***1 | Ворошилка | |
| 5 | 5***5 | Диск n = 40, 0 2.2 | |
| 7 | 5***2 | Крышка | |
| 8 | 5***0 | Сбрасыватель | |
| 9 | 5***0 | Ручка | |
| 10 | 5***1 | Циферблат | |
| 11 | 5***4 | Планка | |
| 12 | 5***7 | Пружина | |
| 13 | Б***1 | Болт М8х20.58.019 ГОСТ 7802-81 | |
| 14 | Г***6 | Гайка М8-6Н.КЧ.33-8-Ф ГОСТ 3032-76 | |
| 15 | Ш***8 | Шайба С8.01 .10.019 ГОСТ 6958-78 | |
| 17 | 5***1 | Винт | |
| 18 | 5***0 | Болт | |
| 18 | В***0 | Винт ВМ4-6gх12.58.019 ГОСТ 17473-80 | |
| 19 | Ш***0 | Шайба 6 65Г 019 ГОСТ 6402-70 | |
| 20 | Ш***8 | Шайба С6 01.10.019 ГОСТ 11371-78 | |
| 21 | Ш***9 | Шплинт 3,2х14.019 ГОСТ 397-79 | |
| 22 | 5***6 | Штырь | |
| 23 | 5***4 | Пружина | |
| 24 | В***0 | Винт ВМ3-6gх6.58.019 ГОСТ 17473-80 | |
| 25 | Ш***8 | Шайба С3,5.01.10 019 ГОСТ 6958-78 | |
| 26 | Г***0 | Гайка М6-6Н.8.019 ГОСТ 5915-70 | |
| 27 | В***0 | Винт ВМ6-6qх16.58 019 ГОСТ 17473-80 | |
| 28 | С***4 | Наконечник |
