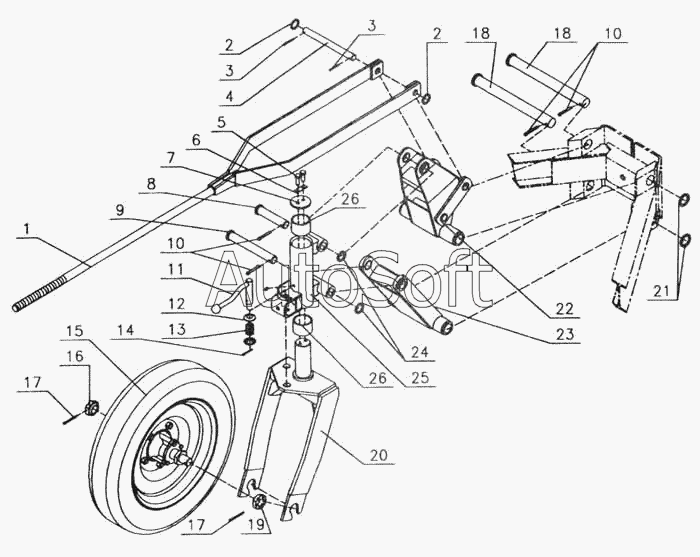

Каталог запасных частей к технике: Красная Звезда СТС-2 (6). Установка колеса Н13003000А на раму сеялки
14
26
26
25
24
23
22
21
20
19
18
18
17
17
16
15
1
13
12
11
10
10
9
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Тяга | |
| 2 | С***8 | Шайба | |
| 3 | 6***9 | Шплинт | |
| 4 | С***5 | Ось | |
| 5 | М***0 | Болт | |
| 6 | С***2 | Планка стопорная | |
| 7 | С***4 | Шайба | |
| 8 | С***4 | Палец | |
| 9 | С***1 | Палец | |
| 10 | 8***9 | Шплинт | |
| 11 | С***0 | Фиксатор | |
| 12 | С***3 | Шайба | |
| 13 | С***1 | Пружина | |
| 14 | 5***9 | Шплинт | |
| 15 | Н***А | Колесо с шиной ОСТ 23.2.33-80 | |
| 16 | Н***7 | Гайка | |
| 17 | 6***9 | Шплинт | |
| 18 | С***3 | Палец | |
| 19 | Н***А | Гайка | |
| 20 | С***0 | Вилка | |
| 21 | 4***8 | Шайба | |
| 22 | С***0 | Звено верхнее | |
| 23 | С***0 | Звено нижнее | |
| 24 | 3***8 | Шайба | |
| 25 | С***0 | Обойма | |
| 26 | С***1 | Втулка |
