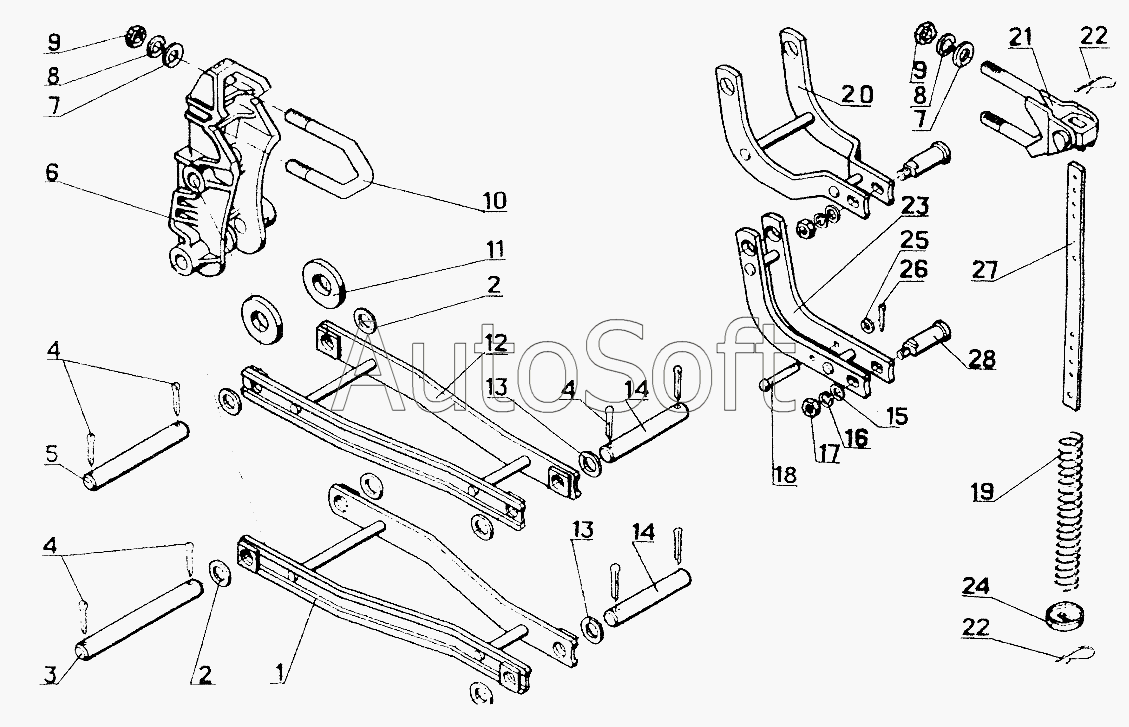

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Поводковая группа высевной секции и тукового сошника
15
28
27
26
25
24
23
22
22
21
20
19
18
17
16
1
14
14
13
13
12
11
10
9
9
8
8
7
7
6
5
4
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Поводок | |
| 2 | С***2 | Шайба | |
| 3 | С***2 | Ось | |
| 4 | [***] | Шплинт 5х28.019 ГОСТ397 | |
| 5 | С***1 | Ось | |
| 6 | С***4 | Кронштейн | |
| 7 | [***] | Шайба С16.01.10.019 ГОСТ6958 | |
| 8 | [***] | Шайба 16.65Г.019 ГОСТ6402 | |
| 9 | [***] | Гайка М16-6Н.6.019 ГОСТ5915 | |
| 10 | С***7 | Скоба 3М16х74х105/35.56.Ц9хр ОСТ23.2.10 | |
| 11 | [***] | Шайба | |
| 12 | С***0 | Поводок | |
| 13 | С***2 | Шайба | |
| 14 | С***4 | Ось | |
| 15 | [***] | Шайба С12.01.10.019 ГОСТ11371 | |
| 16 | [***] | Шайба 12.65Г.019 ГОСТ6402 | |
| 17 | [***] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 18 | С***3 | Ось | |
| 19 | 5***9 | Пружина | |
| 20 | С***0 | Поводок | |
| 21 | С***0 | Кронштейн | |
| 22 | Н***7 | Шплинт | |
| 23 | С***0 | Поводок | |
| 24 | С***9 | Колпачок | |
| 25 | [***] | Шайба С8х1,4.01.10.019 ГОСТ11371 | |
| 26 | [***] | Шплинт 3,2х18.019 ГОСТ397 | |
| 27 | С***5 | Штанга | |
| 28 | С***5 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
