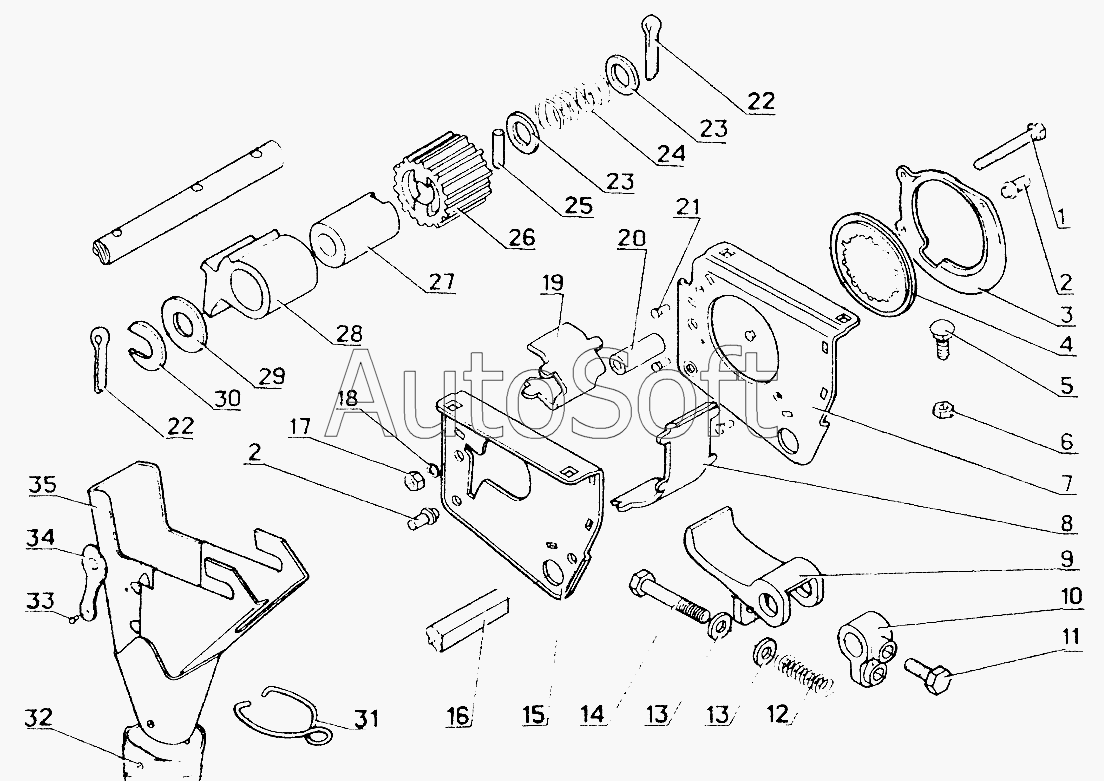

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Высевающий аппарат СОУ00.030, СОУ00.310 и семяпровод Н.127.16.000
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М6-6gх50.58.019 ГОСТ7798 | |
| 2 | Н***4 | Штырь | |
| 3 | Н***0 | Розетка | |
| 4 | Н***7 | Втулка | |
| 5 | С***1 | Болт | |
| 6 | [***] | Гайка М6-6Н.6.019 ГОСТ5915 | |
| 7 | Н***6 | Бок | |
| 8 | Н***5 | Стенка | |
| 9 | Н***2 | Клапан | |
| 10 | Н***1 | Вставка | |
| 11 | [***] | Винт М8-6gх20.58.019 ГОСТ1485 | |
| 12 | Н***1 | Пружина 1П.106.0038 ОСТ23.2.403 | |
| 13 | [***] | Шайба 8.01.019 ГОСТ6958 | |
| 14 | [***] | Болт М8-6gх50.58.019 ГОСТ7796 | |
| 15 | Н***7 | Бок | |
| 16 | С***1 | Вал | |
| 17 | [***] | Гайка М6-6Н.6.019 ГОСТ5915 | |
| 18 | [***] | Шайба 6.65Г.019 ГОСТ6402 | |
| 19 | Н***4 | Стенка | |
| 20 | Н***2 | Втулка | |
| 21 | [***] | Заклепка 3х8.01.10 ГОСТ10299 | |
| 22 | [***] | Шплинт 5х32.019 ГОСТ397 | |
| 23 | Н***9 | Шайба | |
| 24 | Н***1 | Пружина 1П.133.0044 ОСТ23.2.403 | |
| 25 | [***] | Штифт 5h11х25 ГОСТ3128 | |
| 26 | Н***1 | Катушка | |
| 27 | Н***3 | Хвостовик | |
| 28 | Н***4 | Муфта | |
| 29 | Н***8 | Шайба | |
| 30 | С***А | Прокладка | |
| 31 | Н***1 | Серьга | |
| 32 | Н***0 | Семяпровод | |
| 33 | [***] | Заклепка 3х6.01.10 ГОСТ10299 | |
| 34 | Н***2 | Пружина | |
| 35 | Н***0 | Семяпровод |
