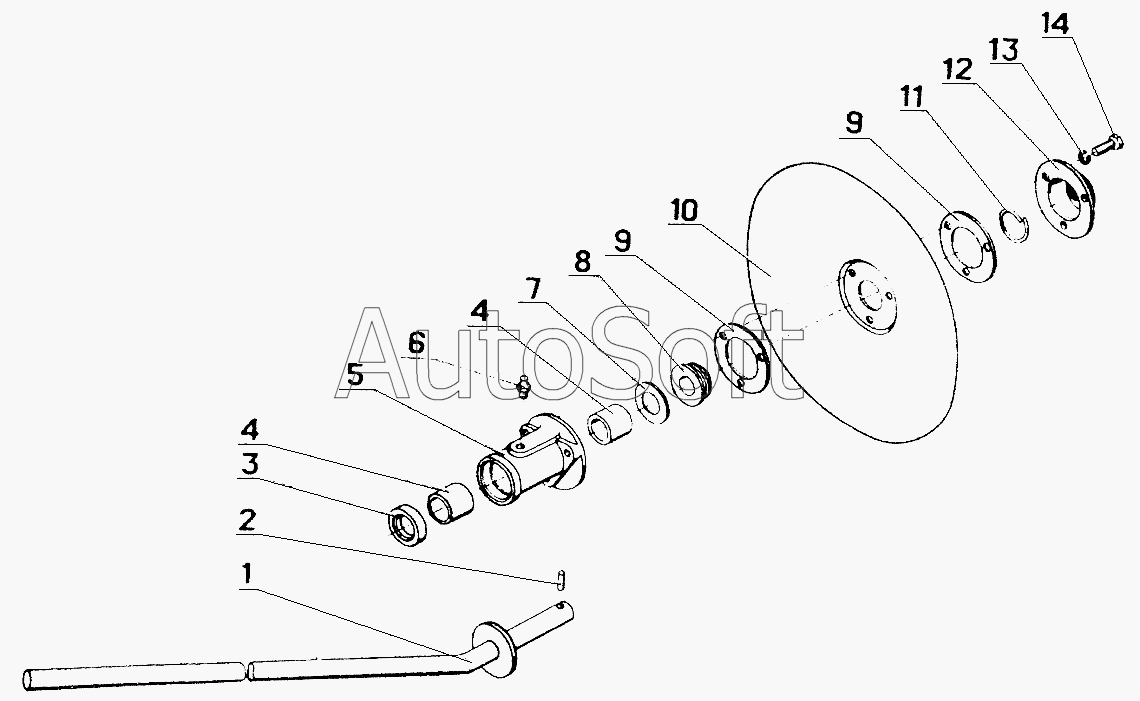

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Диск маркера СУПА00.900-3Т
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЗНС220.010-04 | З***4 | Ось | |
| 1 | З***3 | Ось | |
| 2 | [***] | Штифт 6h11х30 ГОСТ3128 | |
| 3 | [***] | Манжета 1.2-22х40-1 ГОСТ8752 | |
| 4 | Н***2 | Втулка | |
| 5 | Н***1 | Ступица | |
| 6 | [***] | Масленка 1,2 УХЛ1 ГОСТ19853 | |
| 7 | Н***2 | Шайба | |
| 8 | Н***2 | Втулка | |
| 9 | Н***1 | Прокладка | |
| 10 | С***8 | Диск | |
| 11 | Н***3 | Кольцо | |
| 12 | Н***3 | Колпачок | |
| 13 | [***] | Шайба 8.65Г.019 ГОСТ6402 | |
| 14 | [***] | Болт М8-6gх20.58.019 ГОСТ7796 |
