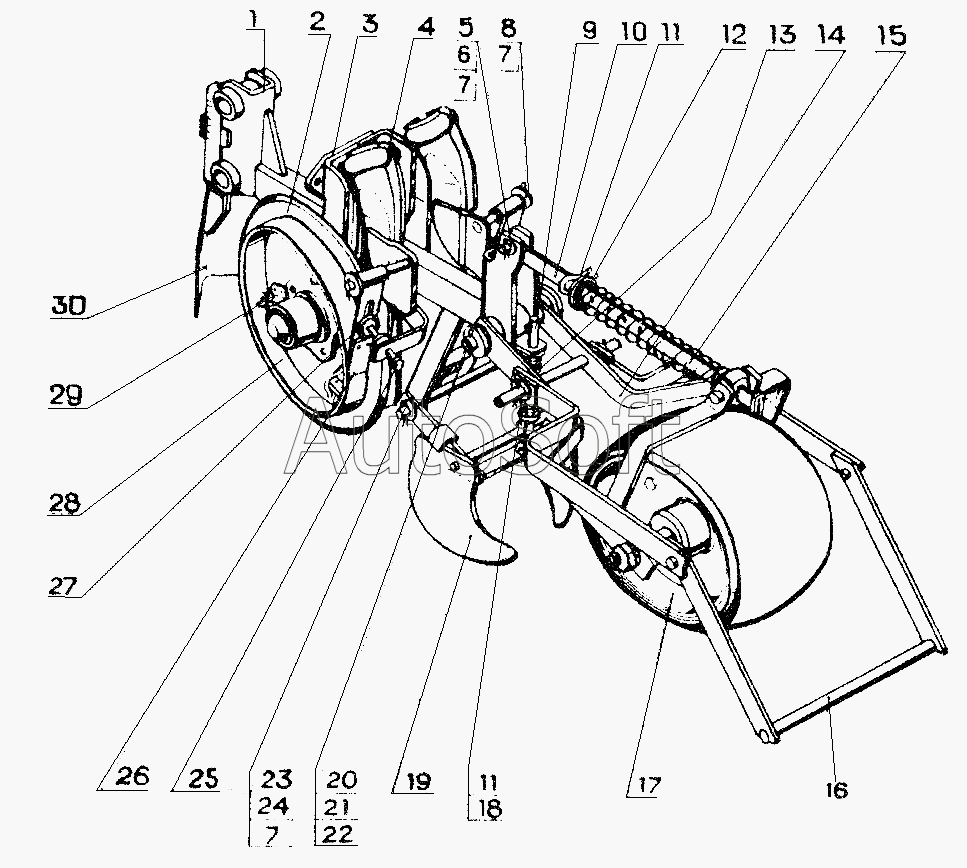

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Посевная секция с двухстрочным сошником СОУ01.000
17
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
11
10
9
8
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.105.09.040-01 | Н***1 | Реборда | |
| Н.105.09.040-02 | Н***2 | Реборда | |
| 1 | С***0 | Рамка | |
| 2 | Н***0 | Диск | |
| 3 | С***0 | Корпус | |
| 4 | С***0 | Корпус | |
| 5 | С***1 | Штырь | |
| 6 | [***] | Шайба С8х1,4.01.10.019 ГОСТ11371 | |
| 7 | [***] | Шплинт 4х22.019 ГОСТ397 | |
| 8 | Н***2 | Шайба | |
| 9 | С***5 | Штанга | |
| 10 | С***2 | Штанга | |
| 11 | [***] | Шплинт пружинный 2.3,6х50.019 ОСТ23.2.2 | |
| 12 | С***9 | Колпачок | |
| 13 | 5***7 | Пружина | |
| 14 | С***0 | Кронштейн | |
| 15 | 5***8 | Пружина | |
| 16 | С***0 | Шлейф | |
| 17 | Н***0 | Колесо | |
| 18 | С***7 | Шайба | |
| 19 | С***0 | Загортач | |
| 20 | С***7 | Ось | |
| 21 | [***] | Шайба С20.01.10.019 ГОСТ11371 | |
| 22 | [***] | Шплинт 5х28.019 ГОСТ397 | |
| 23 | С***9 | Ось | |
| 24 | [***] | Шайба 0,12х2.01.10.019 ГОСТ11371 | |
| 25 | Н***2 | Направитель | |
| 26 | Н***1 | Счищалка | |
| 27 | 5***8 | Пружина | |
| 28 | Н***0 | Реборда | |
| 29 | Н***7 | Шплинт | |
| 30 | С***0 | Комкоотвод |
