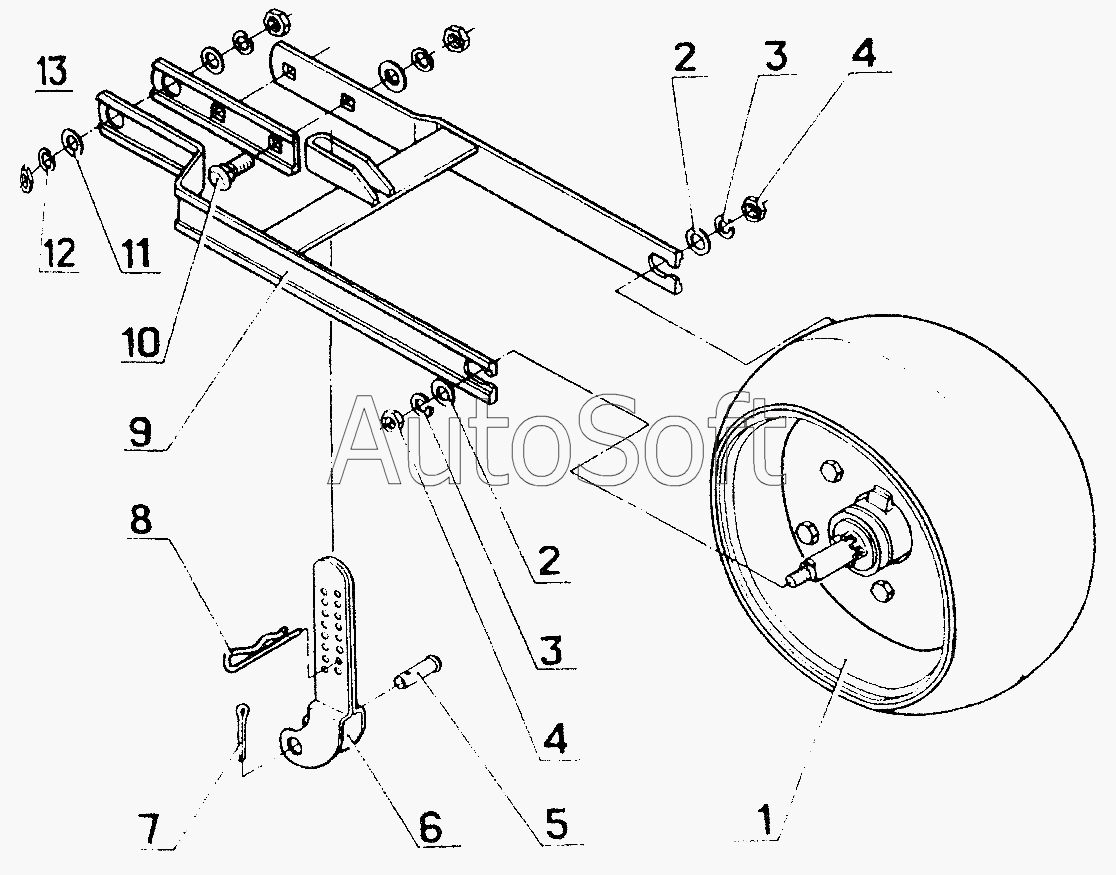

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Колесо прикатывающее с поводком приспособления с наральниковыми сошниками
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Колесо | |
| 2 | [***] | Шайба С10.01.10.019 ГОСТ11371 | |
| 3 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 4 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 5 | С***5 | Штырь | |
| 6 | С***0 | Кулиса | |
| 7 | [***] | Шплинт 3,2х18.019 ГОСТ397 | |
| 8 | С***2 | Шплинт пружинный | |
| 9 | С***0 | Тяга | |
| 10 | [***] | Болт М12-6gх35.58.019 ГОСТ7802 | |
| 11 | [***] | Шайба С12.01.10.019 ГОСТ11371 | |
| 12 | [***] | Шайба 12.65Г.019 ГОСТ5915 | |
| 13 | [***] | Гайка М12-6Н.6.019 ГОСТ5915 |
