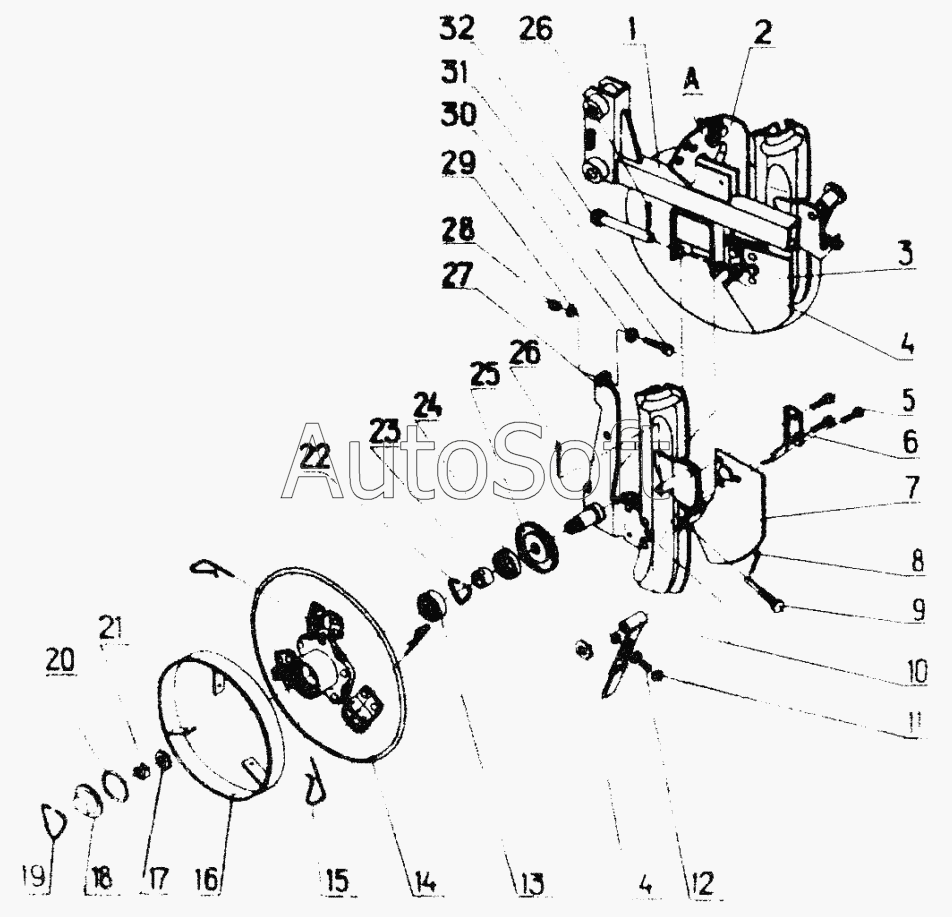

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Сошник двухстрочный СОУ01.000
27
19
20
21
22
23
24
25
26
26
18
28
29
30
31
32
10
2
3
4
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.105.09.040-01 | Н***1 | Реборда | |
| Н.105.09.040-02 | Н***2 | Реборда | |
| 1 | С***0 | Рамка | |
| 2 | С***0 | Корпус | |
| 3 | Г***1 | Чистик | |
| 4 | Н***2 | Шайба | |
| 5 | [***] | Болт М8-6gх20.58.019 ГОСТ7796 | |
| 6 | С***6 | Фартук | |
| 7 | С***8 | Чистик | |
| 8 | [***] | Шплинт 2,5х14.019 ГОСТ397 | |
| 9 | Н***2 | Направитель | |
| 10 | Н***А | Счищалка | |
| 11 | [***] | Шайба С8х1,4.01.10.019 ГОСТ11371 | |
| 12 | 5***8 | Пружина | |
| 13 | 1***3 | Подшипник ГОСТ8882 | |
| 14 | Н***0 | Диск | |
| 15 | Н***7 | Шплинт | |
| 16 | Н***0 | Реборда | |
| 17 | [***] | Шайба С16.01.10.019 ГОСТ18829 | |
| 18 | Н***3 | Колпачок | |
| 19 | Н***1 | Кольцо | |
| 20 | [***] | Кольцо 038-046-46-2-2 ГОСТ18829 | |
| 21 | [***] | Гайка М16-6Н.6.019 ГОСТ5915 | |
| 22 | Н***1 | Кольцо | |
| 23 | Н***5 | Втулка | |
| 24 | [***] | Манжета 1,2-22х40-1 ГОСТ8752 | |
| 25 | Н***2 | Отражатель | |
| 26 | [***] | Шплинт 4х22.019 ГОСТ397 | |
| 27 | С***0 | Корпус | |
| 28 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 29 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 30 | [***] | Шайба С10.01.10.019 ГОСТ11371 | |
| 31 | [***] | Болт М10-6gх25.58.019 ГОСТ7796 | |
| 32 | С***1 | Ось |
