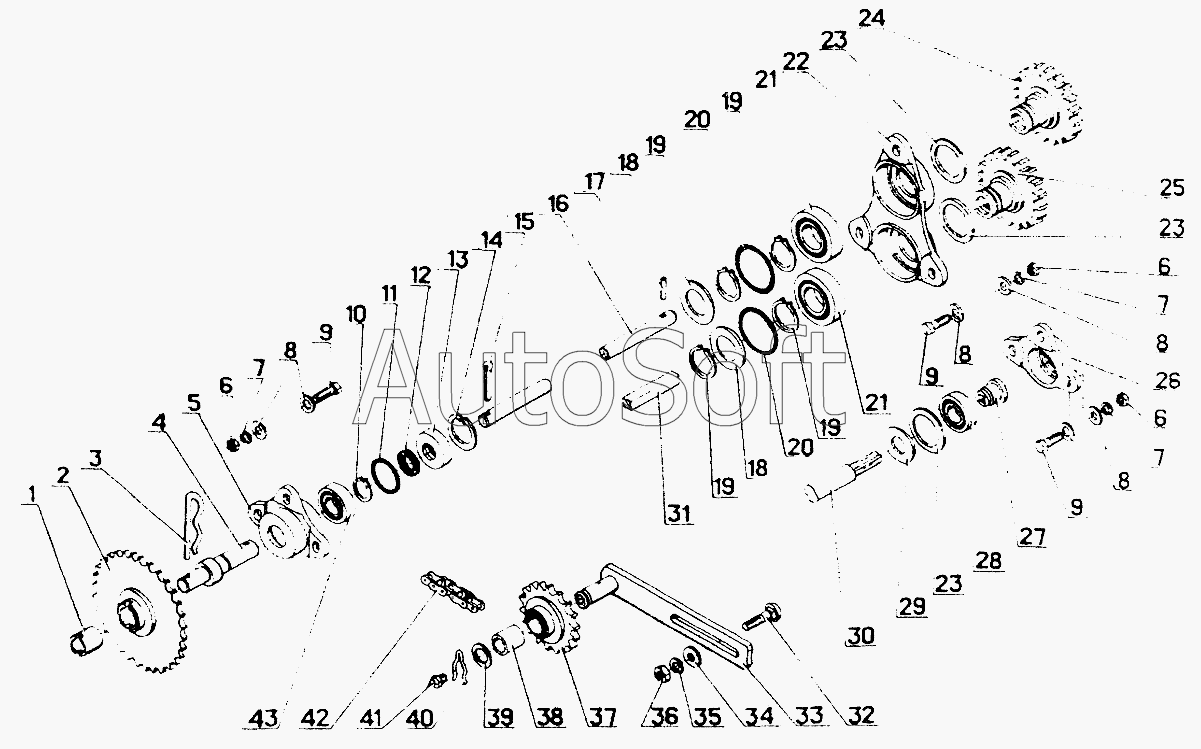

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Привод семятукового ящика
33
23
23
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
6
6
7
7
7
8
8
8
8
9
9
9
10
11
1
13
14
15
16
17
18
18
19
19
19
19
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Втулка | |
| 2 | С***1 | Звездочка | |
| 3 | С***2 | Шплинт пружинный | |
| 4 | С***1 | Вал | |
| 5 | С***3 | Корпус | |
| 6 | [***] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 7 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 8 | [***] | Шайба С10.01.10.019 ГОСТ11371 | |
| 9 | [***] | Болт М10-6gх30.58.019 ГОСТ7796 | |
| 10 | [***] | Кольцо В25 ГОСТ13942 | |
| 11 | [***] | Кольцо 044.-052-46-2-2 ГОСТ9833/ ГОСТ18829 | |
| 12 | [***] | Кольцо СП-37-24-5 ГОСТ6308 | |
| 13 | С***4 | Крышка | |
| 14 | [***] | Кольцо С52 ГОСТ13943 | |
| 15 | [***] | Шплинт 6,3х50.019 ГОСТ397 | |
| 16 | С***4 | Вал | |
| 17 | [***] | Штифт 5h11х30 ГОСТ3128 | |
| 18 | [***] | Кольцо 064-072-46-2-2 ГОСТ9833/ГОСТ18829 | |
| 19 | [***] | Кольцо В35 ГОСТ13942 | |
| 20 | С***1 | Шайба | |
| 21 | 1***7 | Подшипник ГОСТ8882 | |
| 22 | С***7 | Корпус | |
| 23 | С***3 | Шайба | |
| 24 | С***8 | Колесо зубчатое | |
| 25 | С***9 | Колесо зубчатое | |
| 26 | С***2 | Корпус | |
| 27 | С***5 | Втулка | |
| 28 | 1***5 | Подшипник ГОСТ8882 | |
| 29 | С***3 | Шайба | |
| 30 | С***7 | Вал | |
| 31 | С***7 | Вал | |
| 32 | [***] | Болт М12х35.58.019 ГОСТ7802 | |
| 33 | С***0 | Кронштейн | |
| 34 | [***] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 35 | [***] | Шайба 12.65Г.019 ГОСТ6402 | |
| 36 | [***] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 37 | С***0 | Звездочка | |
| 38 | К***Б | Втулка | |
| 39 | С***0 | Шайба | |
| 40 | С***1 | Скоба | |
| 41 | [***] | Масленка 1.2.Ц6хр ГОСТ19853 | |
| 42 | С***1 | Цепь(t=15,875, 72 зв.) | |
| 43 | 1***5 | Подшипник ГОСТ8882 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
