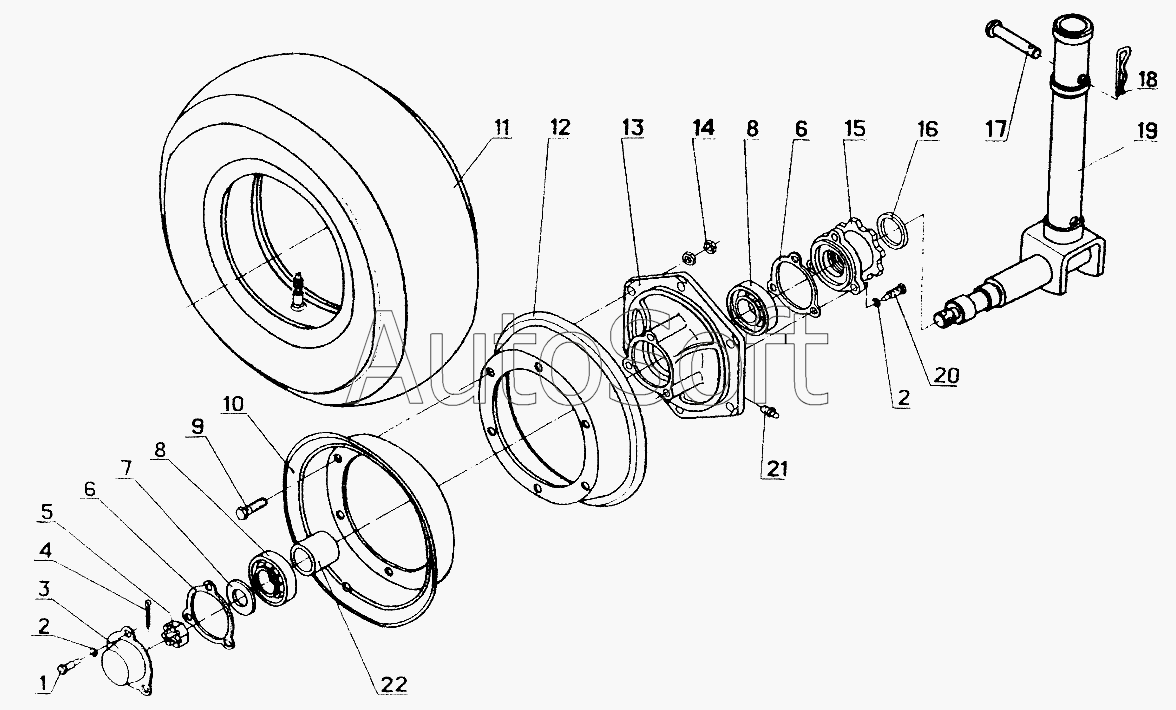

Каталог запасных частей к технике: Красная Звезда СОН-4,2 (2005). Колесо опорно-приводное СОУ00.050
1
2
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [***] | Болт М10-6gх20.58.019 ГОСТ7796 | |
| 2 | [***] | Шайба 10.65Г.019 ГОСТ6402 | |
| 3 | Н***1 | Колпачок | |
| 4 | [***] | Шплинт 4х40.019 ГОСТ397 | |
| 5 | [***] | Гайка М20-6Н.6.08 ГОСТ5918 | |
| 6 | Н***1 | Прокладка | |
| 7 | Н***2 | Шайба | |
| 8 | 2***7 | Подшипник ГОСТ8338 | |
| 9 | [***] | Болт М12-6gх45.66.019 ГОСТ7796 | |
| 10 | Н***7 | Боковина | |
| 11 | [***] | Шина 5,00-10 ГОСТ7463 | |
| 12 | Н***1 | Боковина | |
| 13 | Н***1 | Ступица | |
| 14 | [***] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 15 | С***1 | Звездочка (z=8, t=1,75) | |
| 16 | [***] | Кольцо СП54-41-5 ГОСТ6308 | |
| 17 | С***4 | Штырь | |
| 18 | Н***3 | Шплинт пружинный | |
| 19 | С***0 | Кронштейн | |
| 20 | [***] | Болт М10-6gх25.58.019 ГОСТ7796 | |
| 21 | [***] | Масленка 1.2.Ц6хр ГОСТ19858 | |
| 22 | Н***1 | Втулка |
