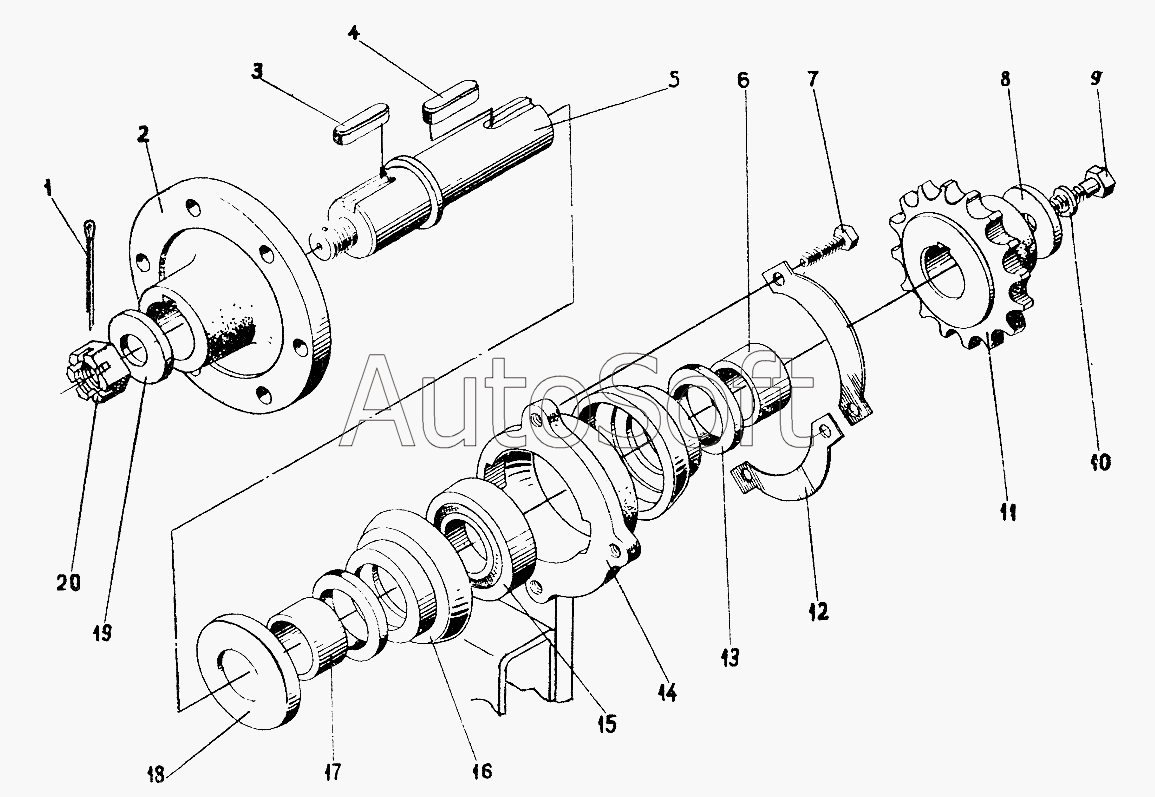

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Привод СПС30050-01
11
СПС30050-01
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС30050-01 | С***1 | Привод | |
| 1 | [***] | Шплинт 5х45.019 ГОСТ397-79 | |
| 2 | С***1 | Фланец | |
| 3 | [***] | Шпонка 14х19х45 ГОСТ23360-78 | |
| 4 | [***] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 5 | С***1 | Вал | |
| 6 | [***] | Втулка II-50х40А4х20 СТП304.9.30-86 | |
| 7 | [***] | Болт М12-6gх25.58.019 ГОСТ7796-70 | |
| 8 | К***5 | Шайба специальная | |
| 9 | [***] | Болт М12-6gх30.58.019 ГОСТ7796-70 | |
| 10 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 11 | Н***Н | Звездочка (z=15, t=25,4) | |
| 12 | С***1 | Шайба концевая | |
| 13 | С***6 | Кольцо ГОСТ6308-61 | |
| 14 | Ж***1 | Корпус | |
| 15 | 1***7 | Подшипник ГОСТ8882-75 | |
| 16 | Р***2 | Вкладыш | |
| 17 | [***] | Втулка II-50х40Х4х15 СТП304.9.30-86 | |
| 18 | Р***3 | Отражатель | |
| 19 | Б***7 | Шайба специальная | |
| 20 | [***] | Гайка М24-6Н.6.019 ГОСТ5919-70 |
