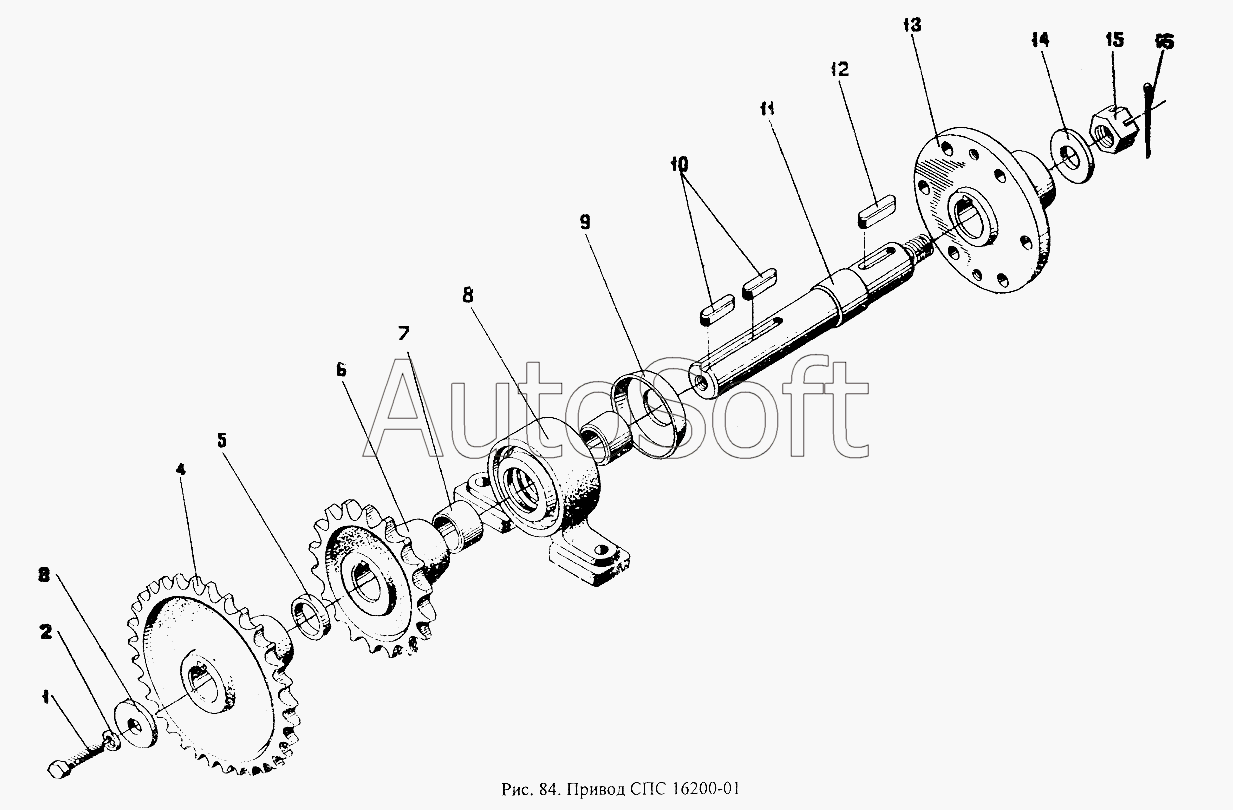

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Привод СПС16200-01
9
СПС16200-01
16
15
14
13
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС16200-01 | С***1 | Привод | |
| 1 | [***] | Болт М12-6gх30.66.019 ГОСТ7796-70 | |
| 2 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 3 | К***5 | Шайба специальная | |
| 4 | Н***1 | Звездочка сварная | |
| 5 | К***9 | Втулка | |
| 6 | Р***1 | Звездочка (Z=18) | |
| 7 | Р***2 | Втулка | |
| 8 | Р***1 | Подшипниковый узел | |
| 9 | Р***1 | Отражатель | |
| 10 | [***] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 11 | С***2 | Вал | |
| 12 | [***] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 13 | С***2 | Ступица | |
| 14 | К***А | Шайба специальная | |
| 15 | [***] | Гайка М20-6Н.6.019 ГОСТ5919-78 | |
| 16 | [***] | Шплинт 41х36.019 ГОСТ397-79 |
