Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Привод СПС16220
1
2
3
4
5
6
7
8
9
10
11
12
13
14

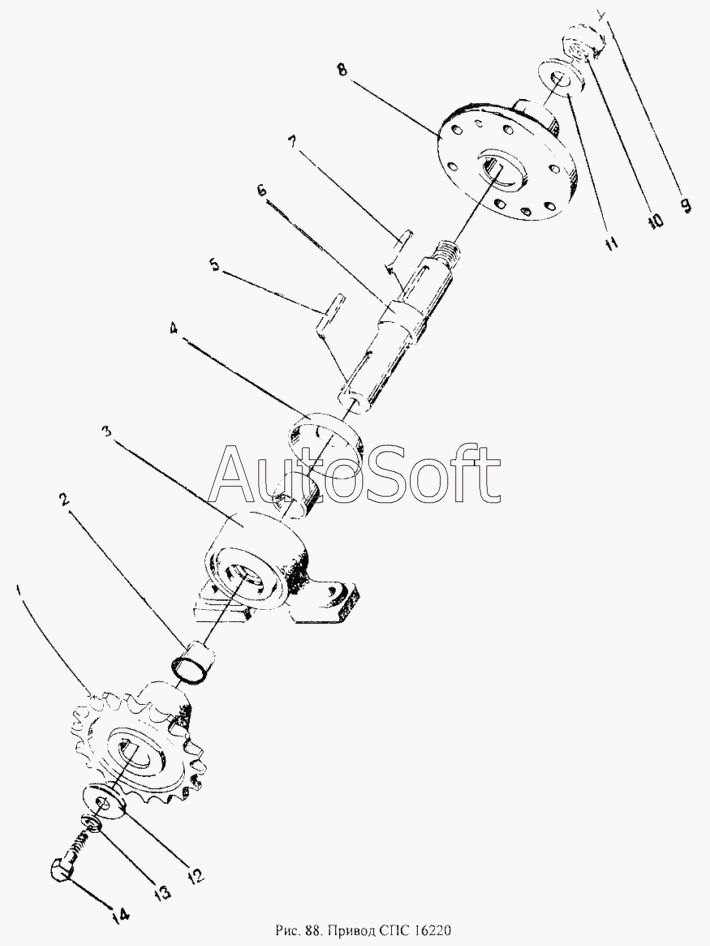

СПС16220
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС16220 | С***0 | Привод | |
| 1 | Р***1 | Звездочка (Z=18) | |
| 2 | Р***2 | Втулка | |
| 3 | Р***1 | Подшипниковый узел | |
| 4 | Р***1 | Отражатель | |
| 5 | [***] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 6 | С***8 | Вал | |
| 7 | [***] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 8 | С***2 | Ступица | |
| 9 | [***] | Шплинт 4х36.019 ГОСТ397-79 | |
| 10 | [***] | Гайка М20-6Н6.019 ГОСТ5919-73 | |
| 11 | К***А | Шайба специальная | |
| 12 | К***5 | Шайба специальная | |
| 13 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 14 | [***] | Болт М12-6gх30.58.019 ГОСТ7796-70 |
