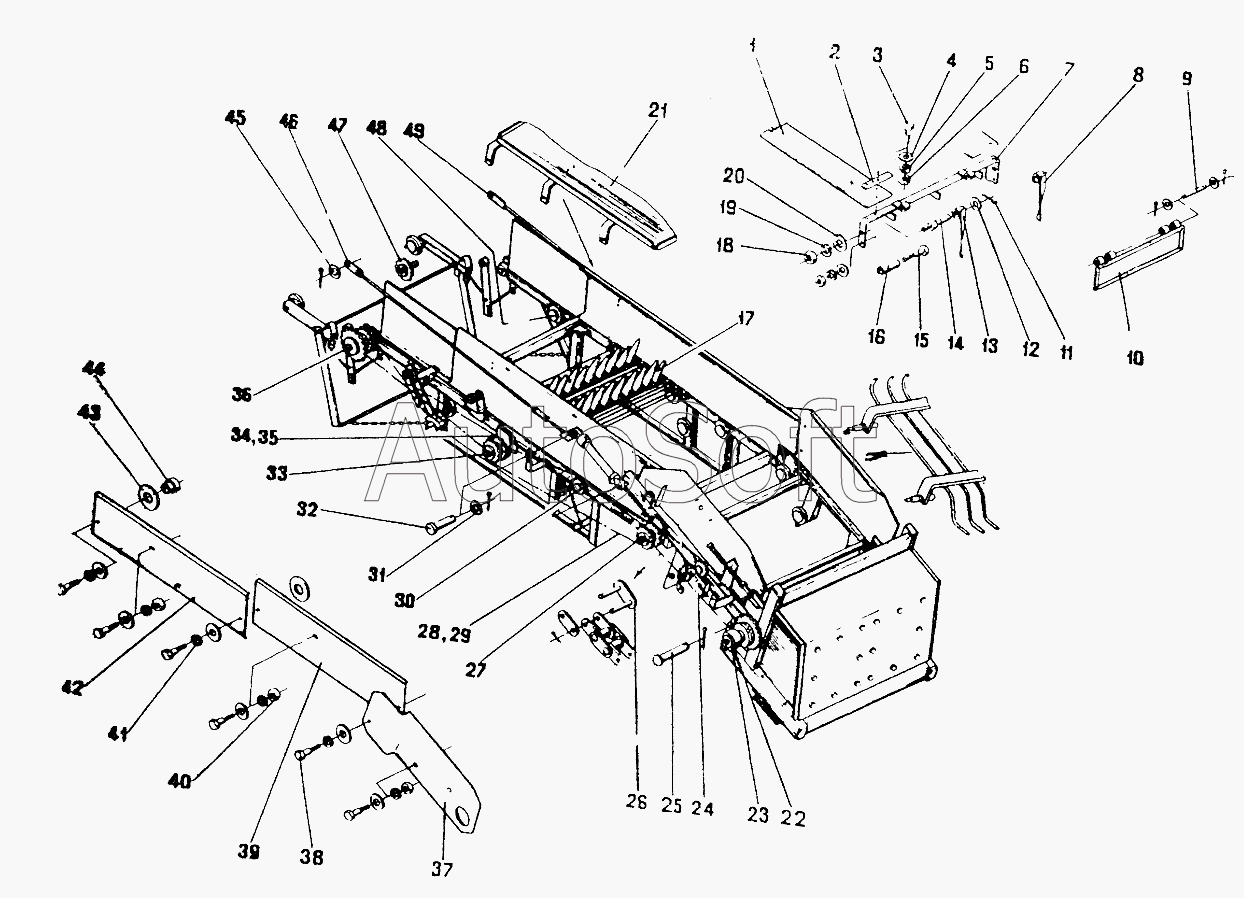

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Транспортер выгрузной СПТ09000
32
38
37
37
36
36
35
35
34
34
33
33
32
38
31
31
30
30
29
29
28
28
27
27
26
44
СПТ09000-01
СПТ09000
49
49
48
48
47
47
46
46
45
45
26
44
43
43
42
42
41
41
40
40
39
39
7
13
12
12
11
11
10
10
9
9
8
8
7
13
6
6
5
5
4
4
3
3
2
2
1
19
25
25
24
24
23
23
22
22
21
21
20
20
1
19
18
18
17
17
16
16
15
15
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ09000 | С***0 | Транспортер выгрузной | |
| СПТ09000-01 | С***1 | Транспортер выгрузной | |
| 1 | С***3 | Отражатель | |
| 1 | С***3 | Отражатель | |
| 2 | С***6 | Планка | |
| 2 | С***6 | Планка | |
| 3 | [***] | Болт М10-6gх30.58.019 ГОСТ7796-70 | |
| 3 | [***] | Болт М10-6gх30.58.019 ГОСТ7796-70 | |
| 4 | [***] | Шайба С.10.02.019 ГОСТ1131-78 | |
| 4 | [***] | Шайба С.10.02.019 ГОСТ11371-78 | |
| 5 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 5 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 6 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 6 | [***] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 7 | С***0 | Кронштейн | |
| 7 | С***0 | Кронштейн | |
| 8 | С***1 | Отражатель | |
| 8 | С***1 | Отражатель | |
| 9 | С***5 | Штырь | |
| 9 | С***5 | Штырь | |
| 10 | С***0 | Щиток | |
| 10 | С***0 | Щиток | |
| 11 | [***] | Шплинт 3,2х28.0119 ГОСТ397-79 | |
| 11 | [***] | Шплинт 3,2х28019 ГОСТ397-79 | |
| 12 | [***] | Шайба С.16х2.02.019 ГОСТ1131-78 | |
| 12 | [***] | Шайба С.16х2.02.019 ГОСТ11371-78 | |
| 13 | С***0 | Отражатель | |
| 13 | С***0 | Отражатель | |
| 14 | С***2 | Ось | |
| 14 | С***2 | Ось | |
| 15 | [***] | Болт М10-6gх50.58.019 ГОСТ7795-70 | |
| 15 | [***] | Болт М10-6gх50.58.019 ГОСТ7795-70 | |
| 16 | С***6 | Трубка | |
| 16 | С***6 | Трубка | |
| 17 | С***0 | Полотно выгрузного транспортера | |
| 17 | С***1 | Полотно выгрузного транспортера | |
| 18 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 18 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 19 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 19 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 20 | [***] | Шайба С.12х2.02.019 ГОСТ11371-78 | |
| 20 | [***] | Шайба С.12х2.02.019 ГОСТ11371-78 | |
| 21 | С***0 | Щиток в сборе | |
| 21 | С***0 | Щиток в сборе | |
| 22 | Р***0 | Вал ведущий | |
| 22 | Р***0 | Вал ведущий | |
| 23 | [***] | Болт М12-6gх40.58.019 ГОСТ7796-70 | |
| 23 | [***] | Болт М12-6gх40.58.019 ГОСТ7796-70 | |
| 24 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-75 | |
| 24 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-75 | |
| 25 | С***3 | Штырь | |
| 25 | С***3 | Штырь | |
| 26 | [***] | Звено С-ПР-25,4-6000А ГОСТ13568-75 | |
| 26 | [***] | Звено С-ПР-25,4-6000А ГОСТ13568-75 | |
| 27 | С***0 | Блок звездочек | |
| 27 | С***0 | Блок звездочек | |
| 28 | [***] | Цепь ПР 25,4-6000А ГОСТ13568-75 | |
| 28 | [***] | Цепь ПР-25,4-6000А ГОСТ13568-75 | |
| 29 | [***] | Звено П-ПР-25,4-6000А ГОСТ13568-75 | |
| 29 | [***] | Звено П-ПР-25,4-6000А ГОСТ13568-75 | |
| 30 | Б***0 | Натяжное устройство | |
| 30 | Б***0 | Натяжное устройство | |
| 31 | К***5 | Шайба специальная | |
| 31 | К***5 | Шайба специальная | |
| 32 | [***] | Ось 6-20в12Г(-0,16, -0,37)х55.35.Ц9Хр ГОСТ9660-80 | |
| 32 | [***] | Ось 6-20в12Г(-0,16, -0,37)х55.35.Ц9Хр ГОСТ9660-80 | |
| 33 | Р***0 | Блок звездочек | |
| 33 | Р***0 | Блок звездочек | |
| 34 | К***0 | Шайба | |
| 34 | К***0 | Шайба | |
| 35 | К***1 | Шайба | |
| 35 | К***1 | Шайба | |
| 36 | С***0 | Блок звездочек | |
| 36 | С***0 | Блок звездочек | |
| 37 | С***0 | Щиток | |
| 37 | С***0 | Щиток | |
| 38 | [***] | Болт М8-6gх20.58.019 ГОСТ7796-70 | |
| 38 | [***] | Болт М8-6gх20.58.019 ГОСТ7796-70 | |
| 39 | С***0 | Щиток | |
| 39 | С***0 | Щиток | |
| 40 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 40 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 41 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 41 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 42 | С***1 | Щиток | |
| 42 | С***1 | Щиток | |
| 43 | Б***7 | Шайба специальная | |
| 43 | Б***7 | Шайба специальная | |
| 44 | С***2 | Втулка | |
| 44 | С***2 | Втулка | |
| 45 | К***9 | Шайба специальная | |
| 45 | К***9 | Шайба специальная | |
| 46 | С***0 | Тяга | |
| 46 | С***0 | Тяга | |
| 47 | С***0 | Звездочка | |
| 47 | С***0 | Звездочка | |
| 48 | Р***0 | Ролик в сборе | |
| 48 | Р***0 | Ролик в сборе | |
| 49 | С***0 | Тяга | |
| 49 | С***0 | Тяга |
