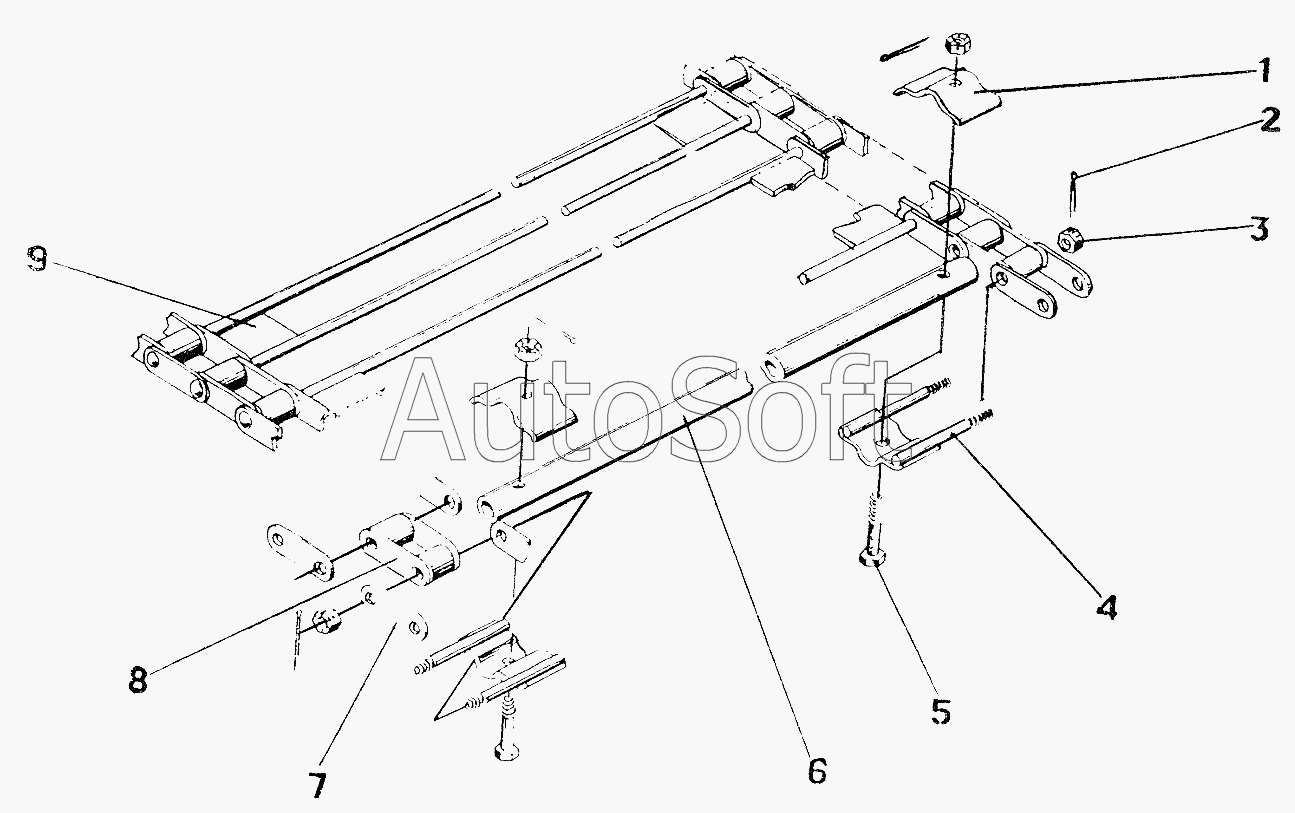

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Полотно пруткового транспортера СТП304.9.30-09
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
СТП304.9.30-08
СТП304.9.30-09
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТП304.9.30-08 | С***8 | Полотно пруткового транспортера | |
| СТП304.9.30-09 | С***9 | Полотно пруткового транспортера | |
| 1 | С***1 | Пластина | |
| 1 | С***1 | Пластина | |
| 2 | [***] | Шплинт 2,5х215.019 ГОСТ397-79 | |
| 2 | [***] | Шплинт 2,5х25.019 ГОСТ397-79 | |
| 3 | [***] | Гайка М10-6Н.6.019 ГОСТ5919-73 | |
| 3 | [***] | Гайка М10-6Н.6.019 ГОСТ5919-73 | |
| 4 | С***0 | Замок | |
| 4 | С***0 | Замок | |
| 5 | С***3 | Болт специальный | |
| 5 | С***3 | Болт специальный | |
| 6 | С***1 | Труба | |
| 6 | С***1 | Труба | |
| 7 | [***] | Пластина наружная ПРЛ-38, 1-10000 ГОСТ13568-75 | |
| 7 | [***] | Пластина наружная ПРЛ-38,1-10000 ГОСТ13568-75 | |
| 8 | [***] | Блок внутреннего звена ПРЛ-38, 1-10000 ГОСТ13568-75 | |
| 8 | [***] | Блок внутреннего звена ПРЛ-38, 1-10000 ГОСТ13568-75 | |
| 9 | С***0 | Звено | |
| 9 | С***0 | Звено |
