Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Шнек СПС16190-02
1
2
3
4
5
6
7
8
9
10
11
12
13

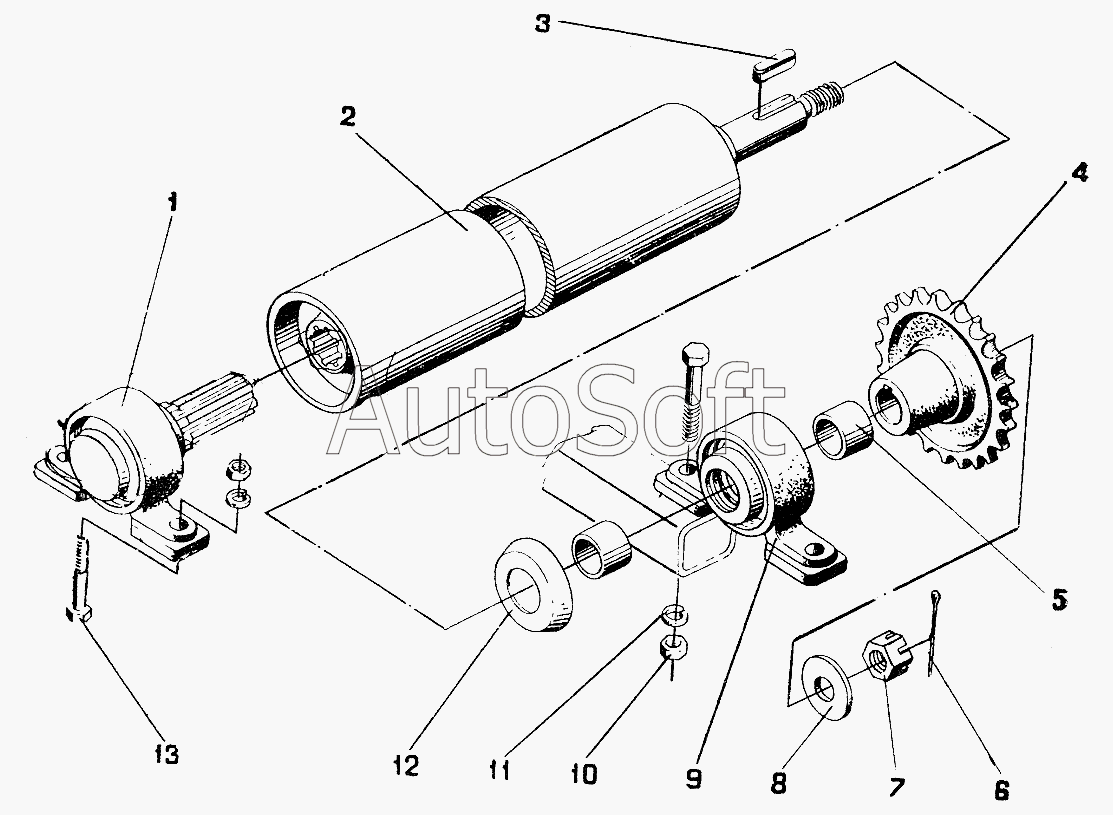

СПС16190-02
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС16190-02 | С***2 | Шнек | |
| 1 | С***0 | Опора | |
| 2 | С***1 | Цилиндр | |
| 3 | [***] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 4 | Н***1 | Звездочка (L ступицы=45мм) РМТ-А23.2.022-80 | |
| 5 | Р***2 | Втулка | |
| 6 | [***] | Шплинт 5х45.019 ГОСТ397-79 | |
| 7 | [***] | Гайка М24-6Н.6.019 ГОСТ5919-73 | |
| 8 | Б***7 | Шайба специальная | |
| 9 | Р***1 | Подшипниковый узел | |
| 10 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 11 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 12 | Р***1 | Отражатель | |
| 13 | [***] | Болт М12-6gх80.58.019 ГОСТ7795-70 |
