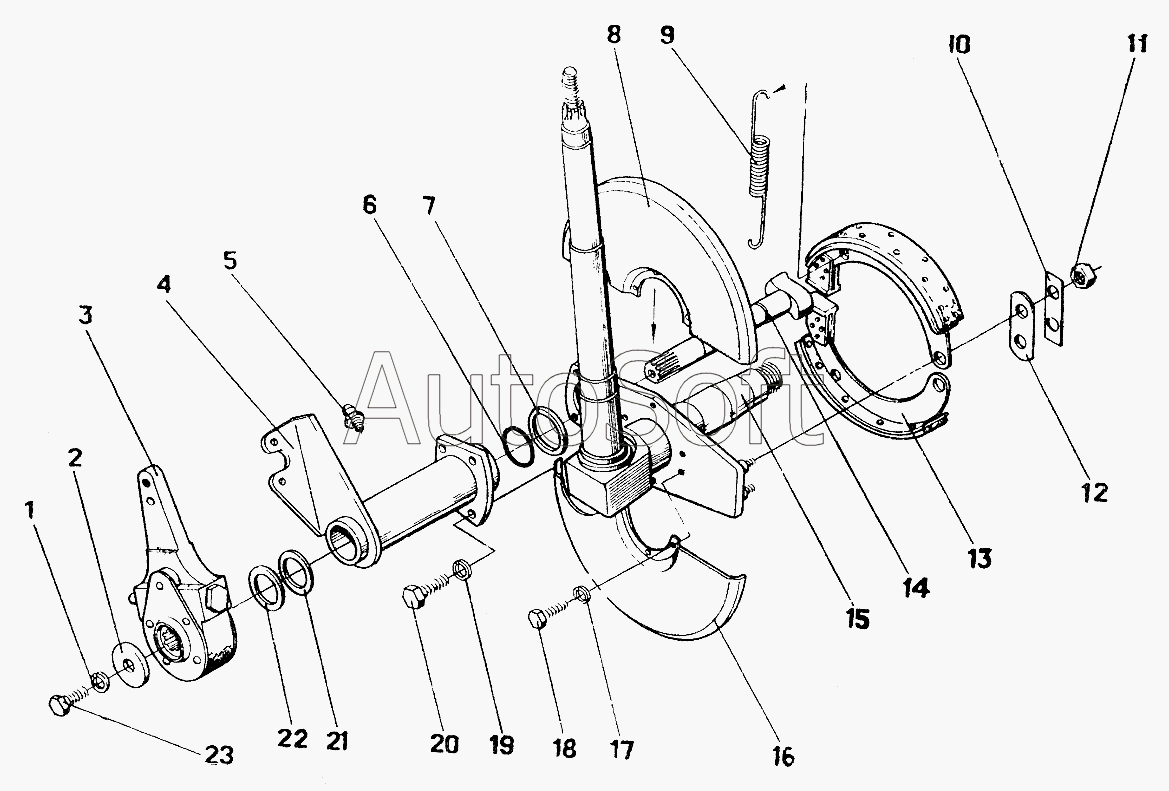

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Ось с тормозами СПТ19020-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
СПТ19020-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ19020-01 | С***1 | Ось с тормозами | |
| 1 | [***] | Шайба 10.65Г.05 ГОСТ6402-70 | |
| 2 | Н***1 | Шайба | |
| 3 | [***] | Рычаг тормоза регулировочный | |
| 4 | Н***0 | Кронштейн со втулкой | |
| 5 | 1***1 | Масленка ГОСТ19853-74 | |
| 6 | 0***2 | Кольцо ГОСТ18829-73 | |
| 7 | Н***1 | Шайба | |
| 8 | Н***2 | Щит | |
| 9 | Н***4 | Пружина | |
| 10 | Н***3 | Пластина | |
| 11 | [***] | Гайка М16х1,5-6Н.6.093 ГОСТ5916-70 | |
| 12 | Н***4 | Пластина | |
| 13 | Н***0 | Колодка с накладкой | |
| 14 | Н***3 | Кулак | |
| 15 | С***1 | Цапфа поворотная | |
| 16 | Н***1 | Шит | |
| 17 | [***] | Шайба 6.65Г.05 ГОСТ6402-70 | |
| 18 | [***] | Болт М6-6gх22.58.019 ГОСТ7798-70 | |
| 19 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 20 | [***] | Болт М12-6gх25.58.019 ГОСТ7796-70 | |
| 21 | Н***9 | Прокладка | |
| 22 | Н***1 | Прокладка | |
| 23 | [***] | Болт М10-6gх20.58.019 ГОСТ7796-70 |
