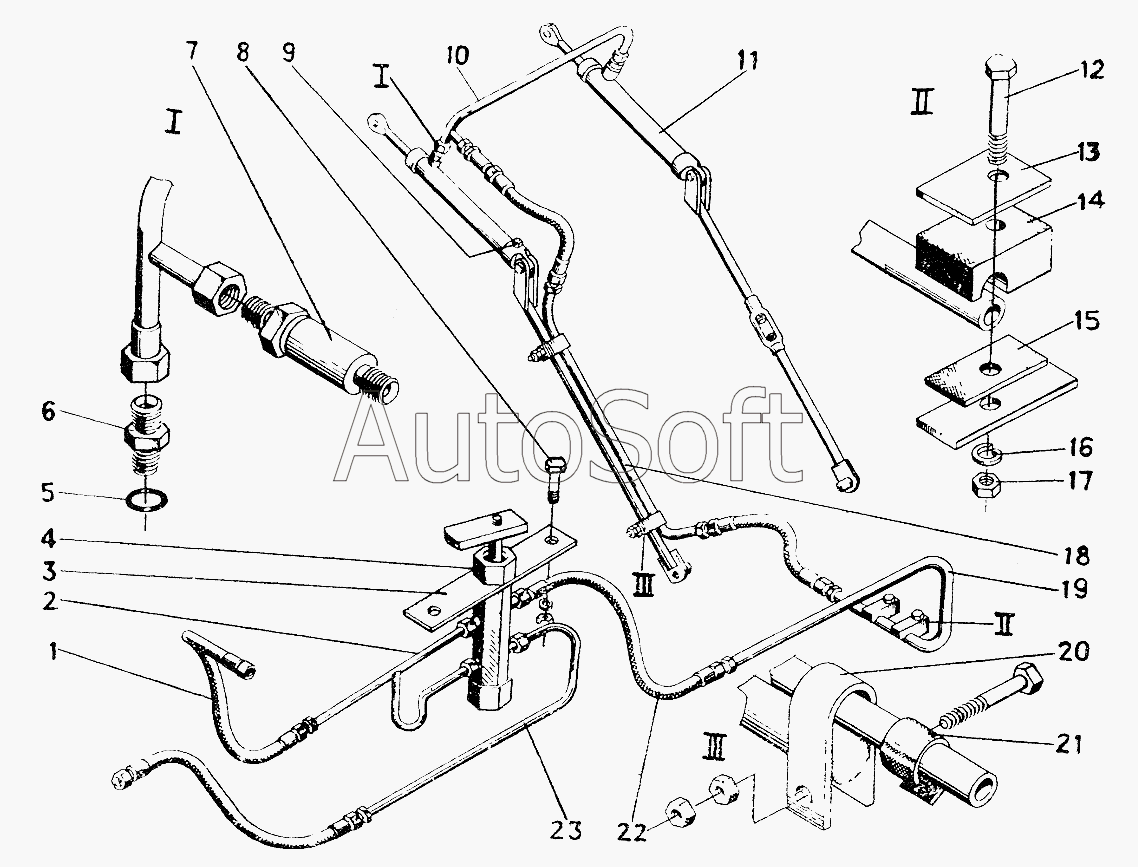

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Гидросистема управления козырьком и элеватором СПТ16600
13
СПТ16600
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ16600 | С***0 | Гидросистема управления козырьком элеватора | |
| 1 | Н***0 | Рукав высокого давления армированный II-12 (L=410мм) РТМ-А 23.1.036-78 | |
| 2 | С***0 | Маслопровод | |
| 3 | С***4 | Планка | |
| 4 | С***0 | Клапан | |
| 5 | 0***2 | Кольцо ГОСТ9833-73 | |
| 6 | Н***3 | Штуцер ввертной | |
| 7 | М***0 | Клапан | |
| 8 | [***] | Болт М8-6gх16.58.019 ГОСТ7795-70 | |
| 9 | Н***0 | Сапун РТМ-А.23.1.036-78 | |
| 10 | С***0 | Маслопровод | |
| 11 | Ц***1 | Гидроцилиндр ОСТ23.1.24-80 | |
| 12 | [***] | Болт М8-6gх40.58.019 ГОСТ5915-70 | |
| 13 | Р***1 | Накладка | |
| 14 | Р***3 | Колодка | |
| 15 | Р***2 | Прокладка | |
| 16 | [***] | Шайба 8.65Г.05 ГОСТ6402-70 | |
| 17 | [***] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 18 | С***0 | Маслопровод | |
| 19 | С***0 | Маслопровод | |
| 20 | С***2 | Скоба | |
| 21 | С***2 | Прокладка | |
| 22 | Н***0 | Рукав высокого давления II-13 армированный (L=610мм) РТМ-А23.1.036-78 | |
| 23 | С***0 | Маслопровод |
