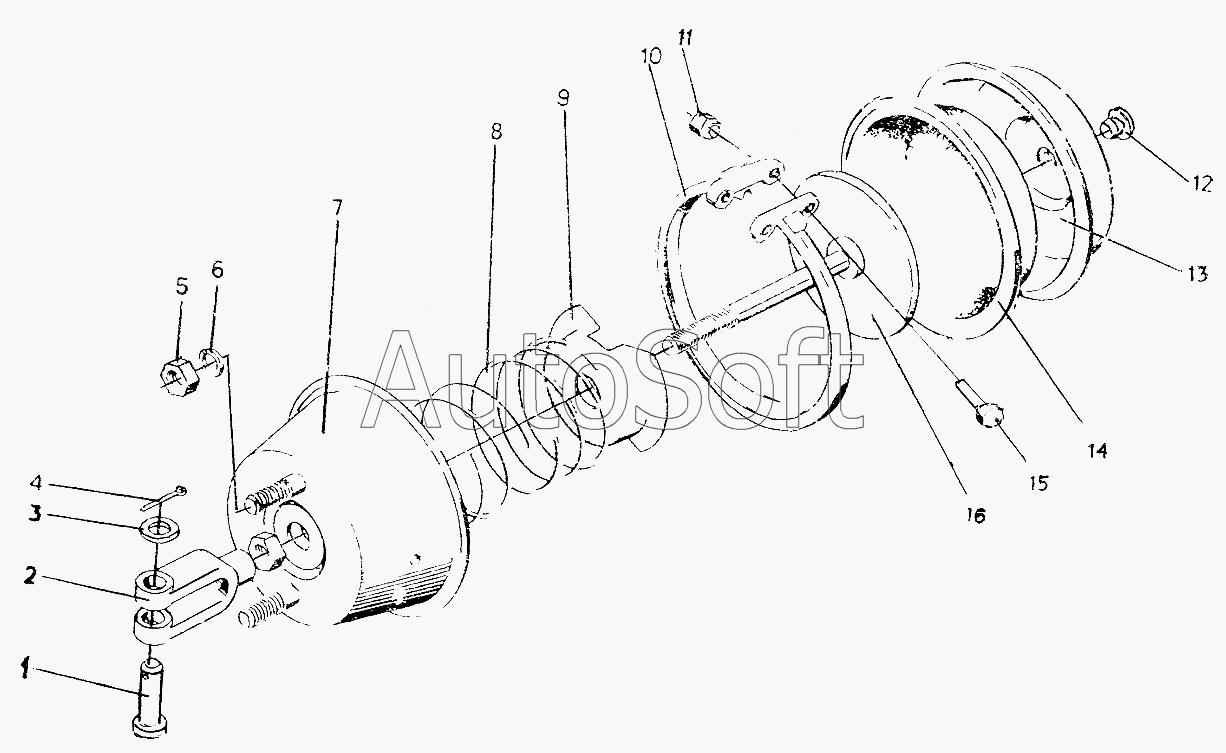

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Камера тормозная ОСТ 23.2.35-81 Н.137.06.000
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
Н.137.06.000
500-3519010-01
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 500-3519010-01 | 5***1 | Камера тормозная ОСТ23.2.35-81 | |
| Н.137.06.000 | Н***0 | Камера тормозная ОСТ23.2.35-81 | |
| 1 | [***] | Ось 6-12в12х40.10.Ц9Хр ГОСТ9650-80 | |
| 2 | 2***Б | Вилка | |
| 2 | Н***2 | Вилка | |
| 3 | [***] | Шайба С.12.01.019 ГОСТ11371-78 | |
| 4 | [***] | Шплинт 4х20.2.019 ГОСТ397-79 | |
| 5 | [***] | Гайка М12х1,25.6Н.8А ГОСТ6927-70 | |
| 6 | [***] | Шайба 12.65Г.019 ГОСТ6402-70 | |
| 7 | 5***0 | Корпус | |
| 7 | Н***0 | Корпус | |
| 8 | 5***4 | Пружина | |
| 8 | Н***3 | Пружина | |
| 9 | 5***6 | Стакан | |
| 9 | Н***1 | Стакан | |
| 10 | 5***8 | Хомутик | |
| 10 | Н***0 | Хомутик | |
| 11 | 5***6 | Гайка | |
| 11 | Н***2 | Гайка | |
| 12 | Н***5 | Пробка | |
| 13 | 5***0 | Крышка | |
| 13 | Н***0 | Крышка | |
| 14 | 5***0 | Диафрагма | |
| 14 | Н***0 | Диафрагма | |
| 15 | 5***4 | Болт | |
| 15 | Н***1 | Болт | |
| 16 | 5***А | Шток | |
| 16 | Н***0 | Шток |
