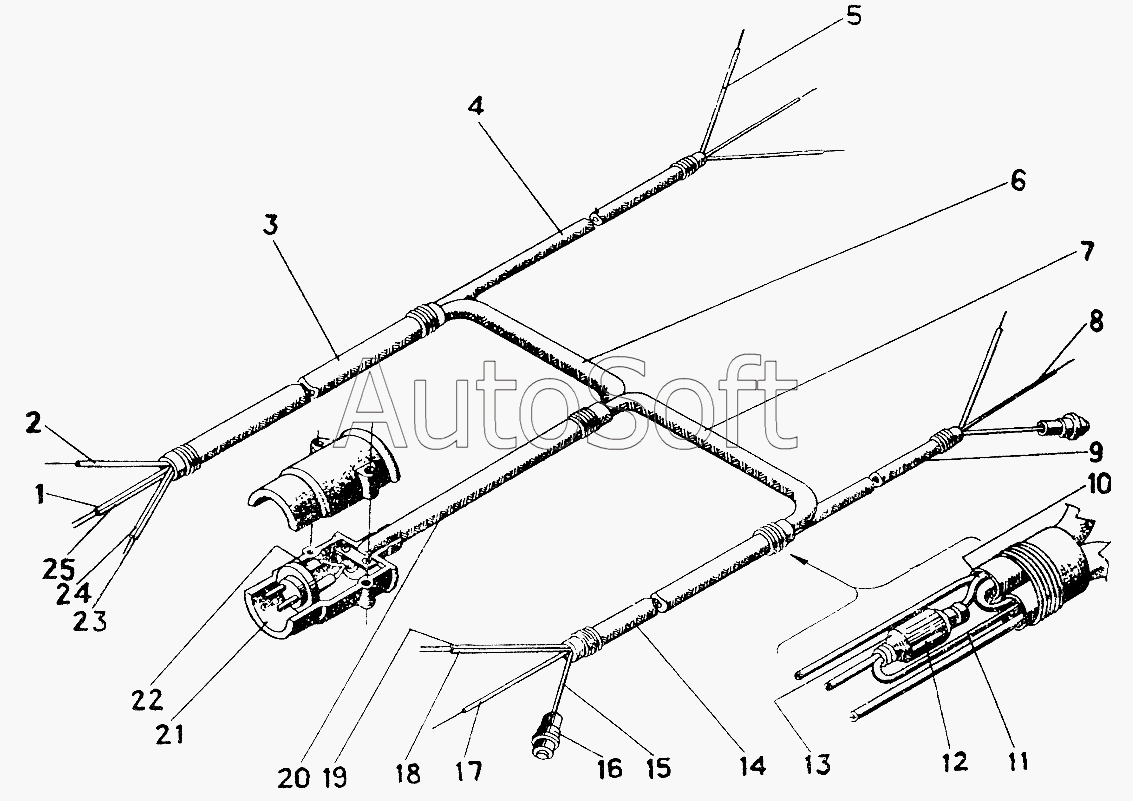

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Жгут проводов СПС18010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
СПС15010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС15010 | С***0 | Жгут проводов | |
| 1 | С***7 | Провод ПГВА-1,5 ГОСТ9751-77 (L=4470мм) | |
| 2 | С***6 | Провод ПГВА-1,5 ГОСТ9751-77 (L=4470мм) | |
| 3 | С***6 | Трубка 3,31ТВ-40,14 высшего сорта ГОСТ19034-82 (L=800мм) | |
| 4 | С***1 | Трубка 3.31ТВ-40,10 высшего сорта ГОСТ19034-82 (L=1830мм) | |
| 5 | С***2 | Провод ПГВА-1,5 ГОСТ9751-77 (L=5550мм) | |
| 6 | С***4 | Трубка 3,31ТВ-40,10 высшего сорта ГОСТ19034-82 (L=2260мм) | |
| 7 | С***3 | Трубка 3,31ТВ-40,10 высшего сорта ГОСТ19034-82 (L=2260мм) | |
| 8 | С***5 | Провод ПГВА-1,5 ГОСТ9751-77 (L=7430мм) | |
| 9 | С***2 | Трубка 3.31ТВ-40,10 высшего сорта ГОСТ19034-82 (L=3760мм) | |
| 10 | С***3 | Провод ПГВА-1,5 ГОСТ9751-77 (1=3360мм) | |
| 11 | С***4 | Провод ПГВА-1,5 ГОСТ9151-77 (L=4130мм) | |
| 12 | [***] | Штекер внутренний ОСТ37.003.032-76 | |
| 13 | [***] | Штекер наружный ОСТ37.003.032-76 | |
| 14 | С***5 | Трубка 3,31ТВ-40,14 высшего сорта ГОСТ19034-82 (L=2630мм) | |
| 15 | С***4 | Провод ПГВА-1,5 ГОСТ9751-77 (L=2900мм) | |
| 16 | 4***1 | Штепсель фары изделие № 6475 | |
| 17 | С***4 | Провод ПГВА-1,5 ГОСТ9751-77 (L=6250мм) | |
| 18 | С***1 | Провод ПГВА-1,5 ГОСТ9751-77 (L=6250мм) | |
| 19 | С***2 | Провод ПГВА-1,5 ГОСТ9751-77 (L=7000мм) | |
| 20 | С***7 | Трубка 3.31ТВ-40,14 высшего сорта ГОСТ19034-32 (L=1170мм) | |
| 21 | С***0 | Вилка штепсельного разъема | |
| 22 | С***5 | Трубка 3.31ТВ-40,10 высшего сорта ГОСТ19034-82 (L=15мм) | |
| 23 | С***1 | Привод ПГВА-1,5 ГОСТ9751-77 (L=3140мм) | |
| 24 | С***9 | Провод ПГВА-1,5 ГОСТ9751-77 (L=4470мм) | |
| 25 | С***8 | Провод ПГВА-1,5 ГОСТ9751-77 (L=3140мм) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
