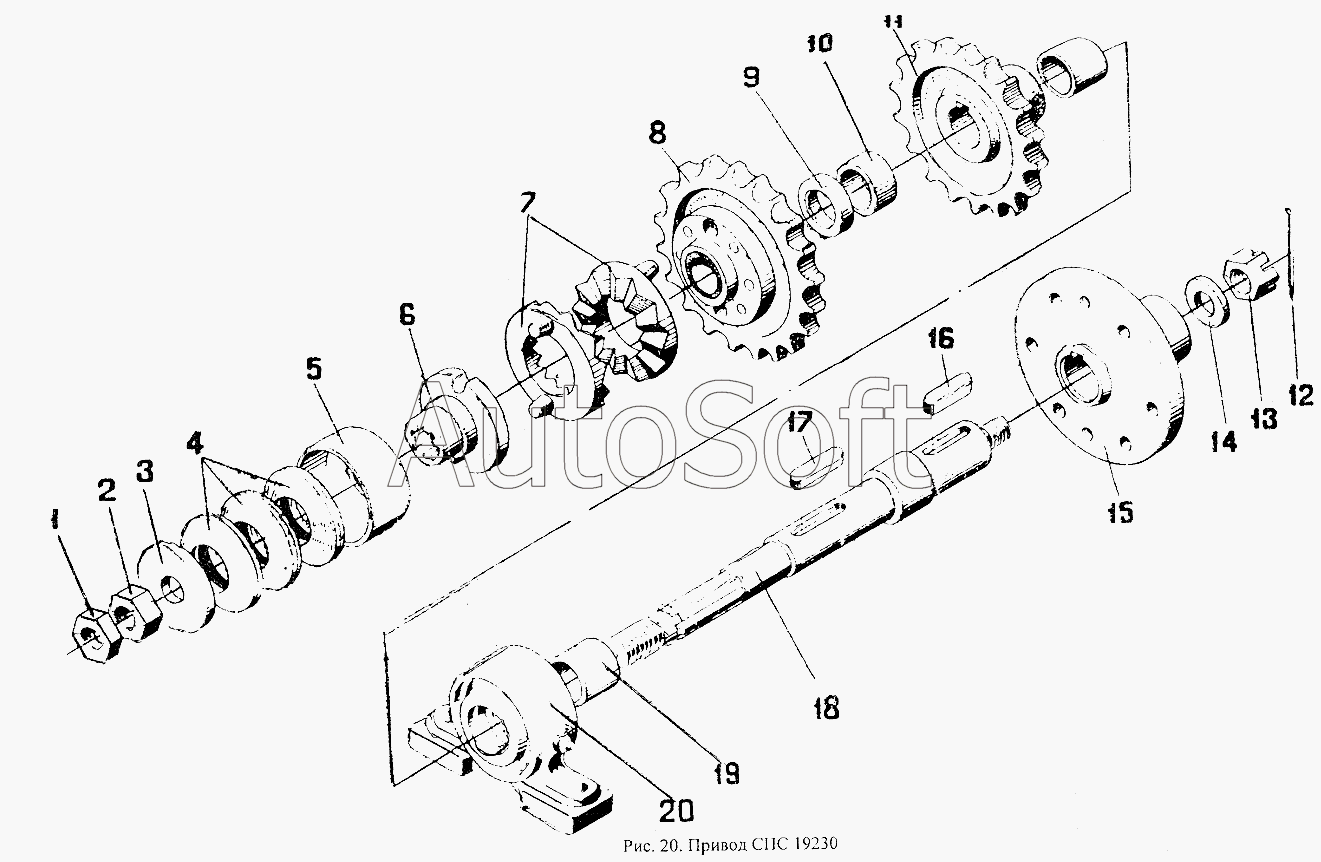

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Привод СПС19230
11
СПС19230
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС19230 | С***0 | Привод | |
| 1 | [***] | Гайка М24-6Н.6.019 ГОСТ5916-70 | |
| 2 | [***] | Гайка М24-6Н.6.019 ГОСТ5915-70 | |
| 3 | [***] | Шайба 24.02.019 ГОСТ6958-78 | |
| 4 | [***] | Пружина тарельчатая II-1-3-80х40х2х3 Хим,фос. ГОСТ3057-79 | |
| 5 | Р***1 | Кожух | |
| 6 | Р***6 | Фланец | |
| 7 | Н***4 | Шайба зубчато-фрикционная | |
| 8 | Р***1 | Звездочка в сборе | |
| 9 | Р***9 | Кольцо упорное | |
| 10 | К***1 | Втулка | |
| 11 | Р***1 | Звездочка (Z=18) | |
| 12 | [***] | Шплинт 5х45.019 ГОСТ397-79 | |
| 13 | [***] | Гайка М24-6Н.6.019 ГОСТ5919-73 | |
| 14 | Б***7 | Шайба специальная | |
| 15 | С***2 | Ступица | |
| 16 | [***] | Шпонка 12х8х40 ГОСТ23360-78 | |
| 17 | [***] | Шпонка 10х8х40 ГОСТ23360-78 | |
| 18 | С***6 | Вал | |
| 19 | Р***2 | Втулка | |
| 20 | Р***1 | Подшипниковый узел |
