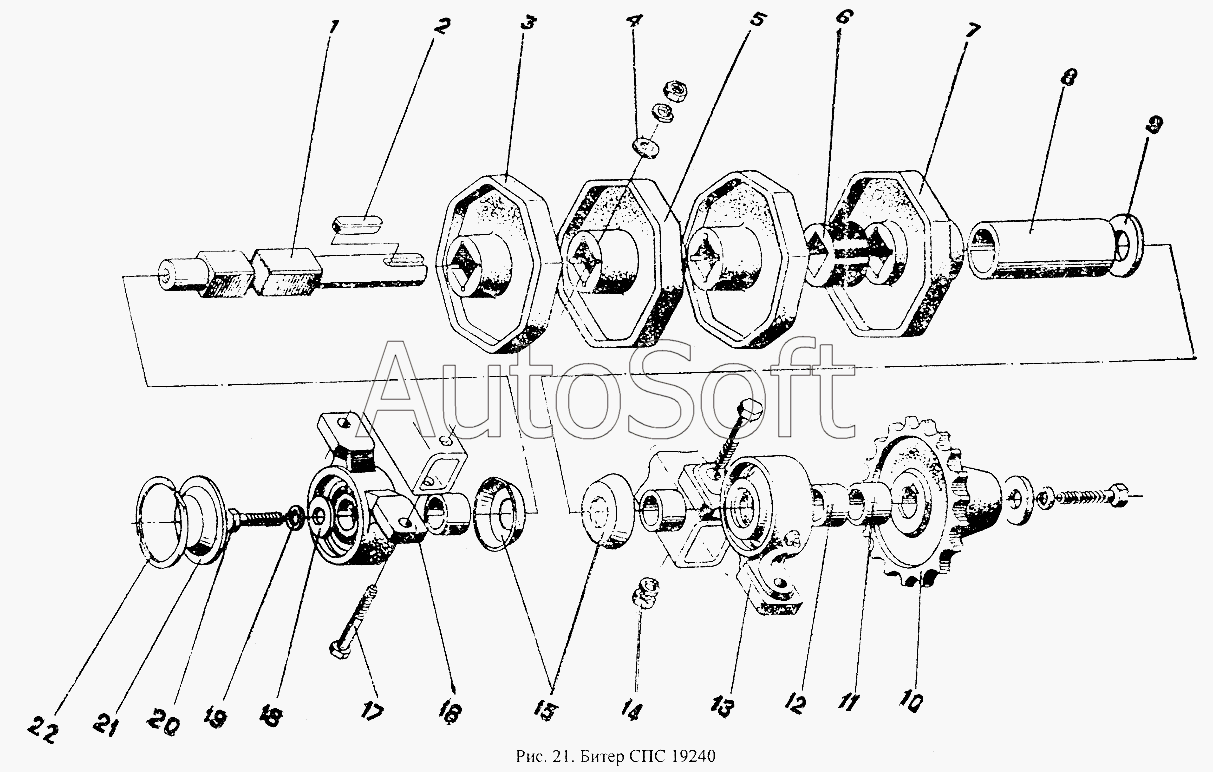

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Битер СПС19240
12
СПС19240
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС19240 | С***0 | Битер | |
| 1 | С***7 | Втулка | |
| 2 | [***] | Шпонка 8х7х40 ГОСТ23360-78 | |
| 3 | С***1 | Кулачок | |
| 4 | [***] | Шайба С12х2.02.019 ГОСТ11371-78 | |
| 5 | С***1 | Кулачок | |
| 6 | С***2 | Втулка | |
| 7 | С***2 | Кулачок | |
| 8 | С***1 | Втулка | |
| 9 | [***] | Шайба С30.02.019 ГОСТ11371-78 | |
| 10 | Р***4 | Звездочка (Z=18) | |
| 11 | С***9 | Втулка | |
| 12 | [***] | Втулка 1-40х30F9(+0,02, +0,72)х19 | |
| 13 | Р***4 | Подшипниковый узел | |
| 14 | [***] | Гайка М12-6Н.6.019 ГОСТ5915-70 | |
| 15 | Р***8 | Отражатель | |
| 16 | Р***5 | Подшипниковый узел | |
| 17 | [***] | Болт М12-6gх70.58.019 ГОСТ7796-70 | |
| 18 | К***2 | Шайба специальная | |
| 19 | [***] | Шайба 12.65Г.05 ГОСТ6402-70 | |
| 20 | [***] | Болт М12-6gх30.58.019 ГОСТ7796-70 | |
| 21 | Р***2 | Крышка | |
| 22 | 2***0 | Кольцо ГОСТ13941-86 |
