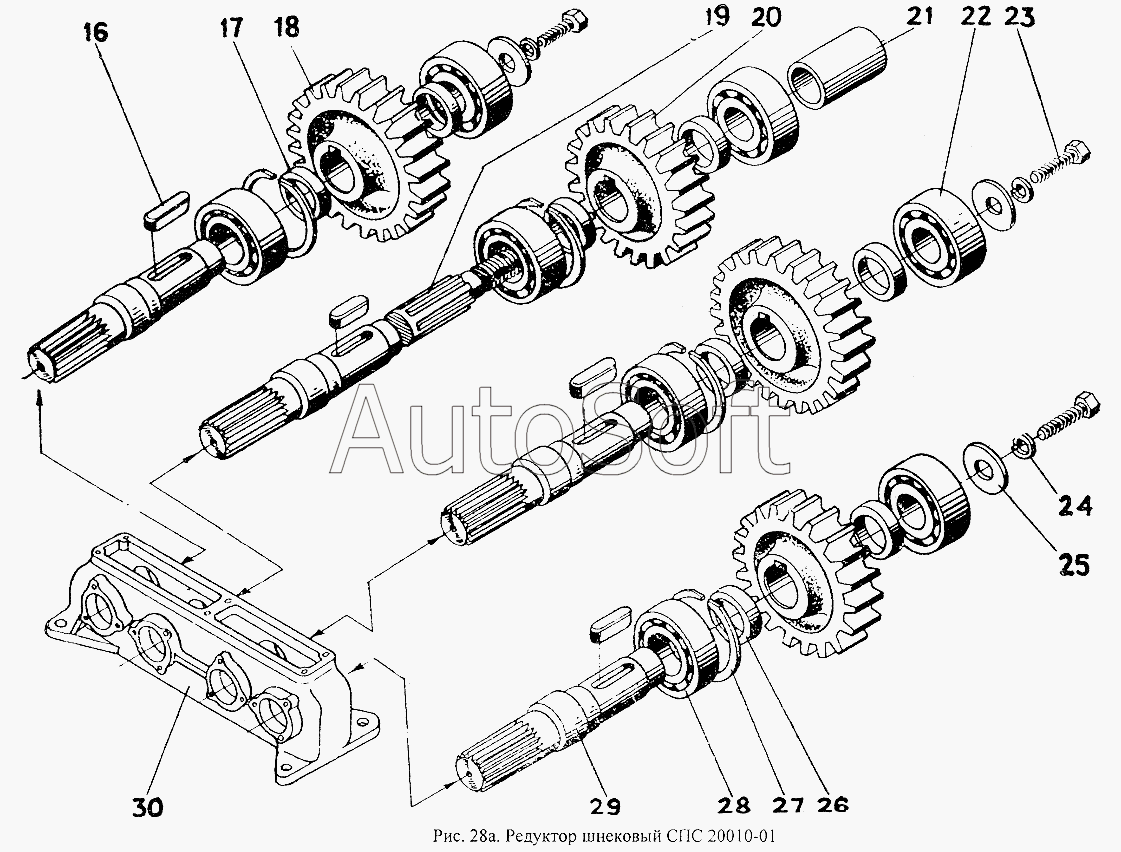

Каталог запасных частей к технике: Красная Звезда СПС-4,2А (2005). Редуктор шнеков СПС2001001
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16 | [***] | Шпонка 10х8х3.2 ГОСТ23360-78 | |
| 17 | [***] | Втулка П434х5х5 СТП304.9.40-86 | |
| 18 | О***4 | Шестерня (z=20) | |
| 19 | С***6 | Вал шлицевой | |
| 20 | К***5 | Шестерня (z=24) | |
| 21 | [***] | Втулка 1-40х30А3х52 СТП304.9.40-86 | |
| 22 | 2***7 | Подшипник ГОСТ8338 | |
| 23 | [***] | Болт М12-6gх30.58.019 ГОСТ7796-70 | |
| 24 | [***] | Шайба 12.65Г.093 ГОСТ6402-70 | |
| 25 | К***2 | Шайба специальная | |
| 26 | [***] | Втулка П42х34Х5х9,5 СТП304.9.40-86 | |
| 27 | 2***2 | Кольцо ГОСТ13941-86 | |
| 28 | 3***6 | Подшипник ГОСТ8338-75 | |
| 29 | К***1 | Вал шлицевой | |
| 30 | С***1 | Корпус редуктора |
