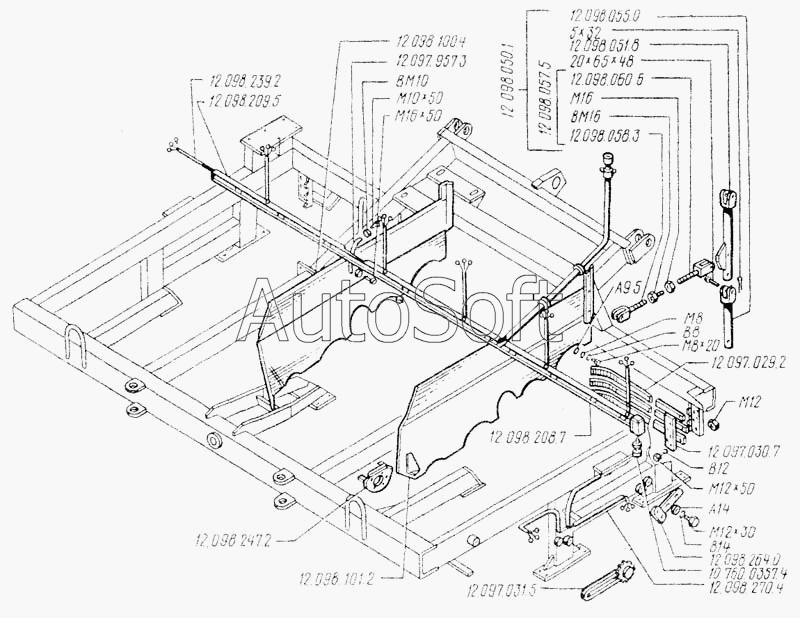

Каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика со щитками
М16х50
М12х50
М12х30
М8х20
12.098.058.3
12.098.060.6
М10х50
ВМ16
ВМ10
М12
М8
М16
12.098.057.5
12.098.055.0
12.098.239.2
12.098.270.4
12.098.051.8
12.097.957.3
12.098.264.0
12.098.247.2
12.098.050.1
20х65х48
12.097.030.7
12.097.029.2
10.760.0357.4
12.097.031.5
А14
В8
В14
В12
12.098.208.7
12.098.209.5
5х32
12.098.101.2
12.098.100.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10.760.0357.4 | 1***4 | Разъем штепсельный 10 | |
| 12.097.029.2 | 1***2 | Пружина плоская | |
| 12.097.030.7 | 1***7 | Планка | |
| 12.097.031.5 | 1***5 | Устройство натяжное в сборе | |
| 12.097.957.3 | 1***3 | Кронштейн | |
| 12.098.050.1 | 1***1 | Механизм связи | |
| 12.098.051.8 | 1***8 | Коромысло | |
| 12.098.055.0 | 1***0 | Звено соединительное короткое | |
| 12.098.057.5 | 1***5 | Звено соедини тельное длинное | |
| 12.098.058.3 | 1***3 | Вилка левая | |
| 12.098.060.6 | 1***6 | Вилка правая | |
| 12.098.100.4 | 1***4 | Щиток правый | |
| 12.098.101.2 | 1***2 | Щиток левый | |
| 12.098.208.7 | 1***7 | Шина кабеля левая | |
| 12.098.209.5 | 1***5 | Шина кабеля правая | |
| 12.098.239.2 | 1***2 | Кабель | |
| 12.098.247.2 | 1***2 | Кронштейн датчика 8 | |
| 12.098.264.0 | 1***0 | Кронштейн датчика 7 | |
| 12.098.270.4 | 1***4 | Кабель 7а и 8а в сборе | |
| 20х65х48 | 2***8 | Ось | |
| 5х32 | 5***2 | Шплинт | |
| А14 | А***4 | Шайба | |
| А9.5 | А***5 | Шайба | |
| В12 | В***2 | Шайба пружинная | |
| В14 | В***4 | Шайба пружинная | |
| В8 | В***8 | Шайба пружинная | |
| ВМ10 | В***0 | Гайка | |
| ВМ16 | В***6 | Гайка | |
| М10х50 | М***0 | Винт | |
| М12 | М***2 | Гайка | |
| М12х30 | М***0 | Болт | |
| М12х50 | М***0 | Болт | |
| М16 | М***6 | Гайка | |
| М16х50 | М***0 | Болт | |
| М8 | М***8 | Гайка-барашек | |
| М8х20 | М***0 | Болт |
