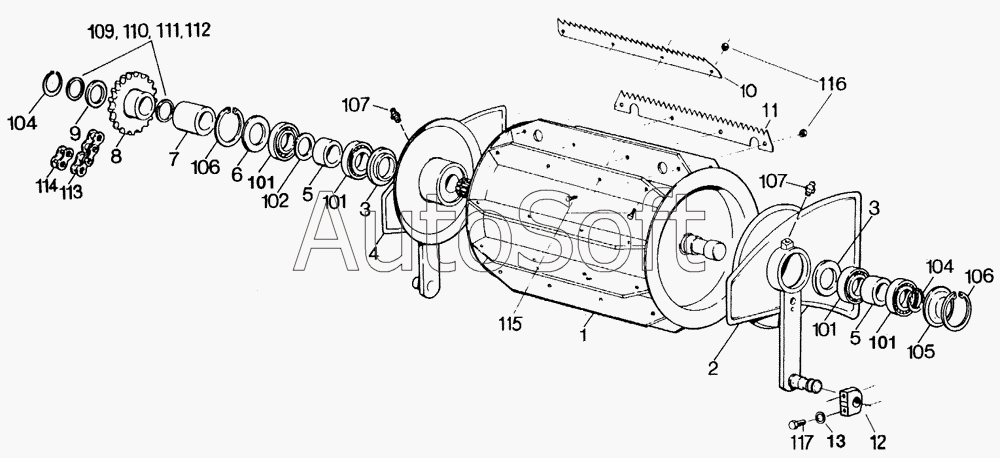

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат: верхний питающий валец
1
2
3
3
4
5
5
7
8
9
10
11
12
13
101
101
101
101
102
104
104
105
106
106
107
107
109
110
111
112
113
114
115
116
117
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Верхний питающий валец | |
| 2 | 9***4 | Плечо, правое | |
| 3 | 9***4 | Защитная шайба | |
| 4 | 9***6 | Плечо,левое | |
| 5 | 9***6 | Распорная труба | |
| 7 | 9***1 | Распорная гильза | |
| 8 | 9***5 | Звездочка, 19 зубьев | |
| 9 | 9***3 | Установочная шайба толщиной 4 мм | |
| 10 | 9***4 | Планка, зубчатая | |
| 11 | 9***0 | Планка, зубчатая | |
| 12 | 9***2 | Подшипниковая стойка | |
| 13 | 9***5 | Шайба | |
| 101 | 9***4 | Радиальный шарикоподшипник | |
| 102 | 9***5 | Установочная шайба толщиной 1,5 мм | |
| 104 | 9***2 | Стопорное кольцо | |
| 105 | 9***7 | Крышка | |
| 106 | 9***3 | Стопорное кольцо | |
| 107 | 9***9 | Пресс-масленка с конической головкой | |
| 109 | 9***4 | Установочная шайба толщиной 0,5 мм | |
| 110 | 9***0 | Шайба установочная толщиной 1,0 мм | |
| 111 | 9***5 | Установочная шайба толщиной 2,0 мм | |
| 112 | 9***1 | Установочная шайба толщиной 0,2 мм | |
| 113 | 9***7 | Роликовая цепь | |
| 114 | 9***1 | Соединительное звено | |
| 115 | 9***3 | Болт с шестигранной головкой (аустенит) | |
| 116 | 9***3 | Шестигранная гайка (аустенит) | |
| 117 | 0***5 | Болт с шестигранной головкой |
