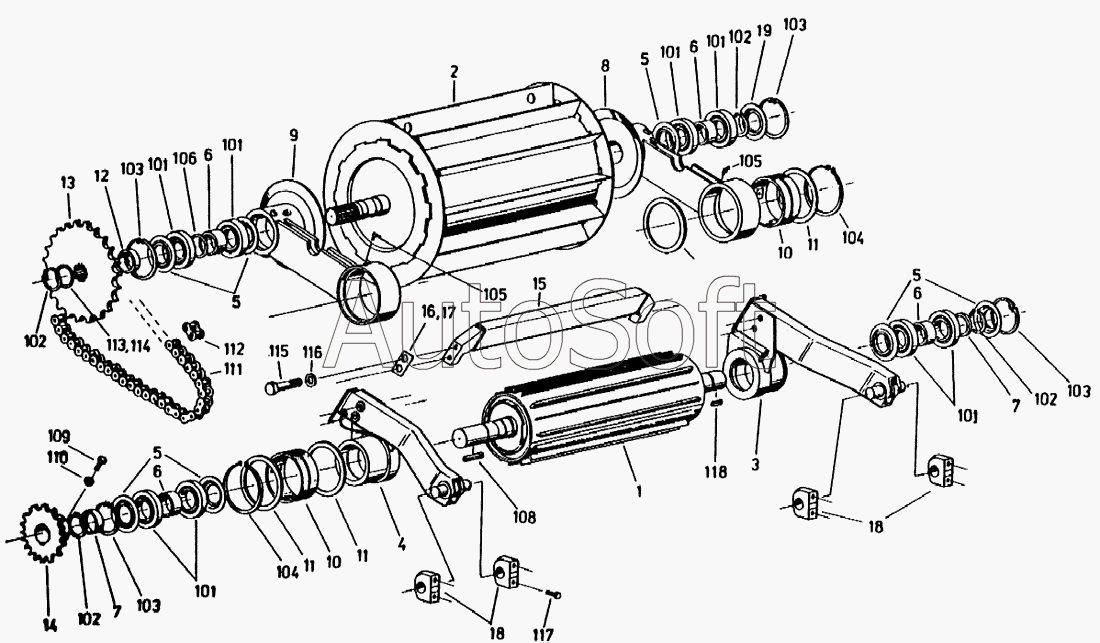

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат: прессующие вальцы
1
2
2
3
4
5
5
5
5
6
6
6
6
7
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
18
19
101
101
101
101
101
101
102
102
102
102
103
103
103
103
104
104
105
105
106
108
109
110
111
112
113
114
115
116
117
118
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Прессующий валец | |
| 2 | 9***2 | Подпрессовывающий валец | |
| 2 | 9***7 | Подпрессовывающий валец | |
| 3 | 9***3 | Качающийся рычаг, справа | |
| 4 | 9***8 | Качающийся рычаг, слева | |
| 5 | 9***4 | Защитная шайба | |
| 6 | 9***6 | Распорная труба | |
| 7 | 9***2 | Распорное кольцо | |
| 8 | 9***7 | Связующее звено, справа | |
| 9 | 9***2 | Связующее звено, слева | |
| 10 | 9***6 | Втулка | |
| 11 | 9***4 | Шайба | |
| 12 | 9***4 | Распорная гильза | |
| 13 | 9***7 | Звездочка, 27 зубьев | |
| 14 | 9***5 | Звездочка, 15 зубьев | |
| 15 | 9***0 | Поперечная связь | |
| 16 | 9***6 | Прокладка | |
| 17 | 9***1 | Прокладка | |
| 18 | 9***2 | Подшипниковая стойка | |
| 19 | 9***7 | Крышка | |
| 101 | 9***4 | Радиальный шарикоподшипник | |
| 102 | 9***2 | Стопорное кольцо | |
| 103 | 9***3 | Стопорное кольцо | |
| 104 | 9***5 | Стопорное кольцо | |
| 105 | 9***0 | Пресс-масленка с конической головкой | |
| 106 | 9***5 | Установочная шайба толщиной 1,5 мм | |
| 108 | 9***2 | Призматическая шпонка | |
| 109 | 0***5 | Болт с шестигранной головкой | |
| 110 | 0***0 | Шестигранная гайка | |
| 111 | 9***0 | Роликовая цепь | |
| 112 | 9***1 | Соединительное звено | |
| 113 | 9***1 | Установочная шайба толщиной 0,2 мм | |
| 114 | 9***4 | Установочная шайба толщиной 0,5 мм | |
| 115 | 9***3 | Болт с шестигранной головкой | |
| 116 | 9***6 | Шайба | |
| 117 | 0***5 | Болт с шестигранной головкой | |
| 118 | 3***5 | Призматическая шпонка |
