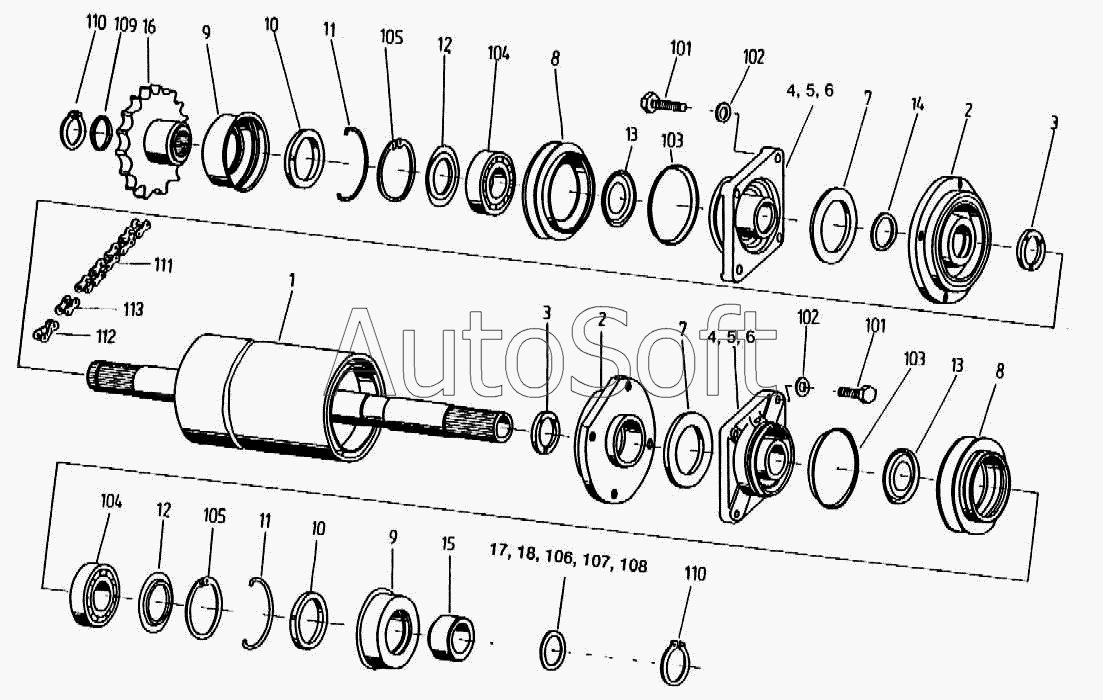

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат: гладкий валец
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
101
101
102
102
103
103
104
104
105
105
106
107
108
109
110
110
111
112
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Гладкий валец | |
| 2 | 9***3 | Фланец | |
| 3 | 9***4 | Уплотнительное кольцо | |
| 4 | 9***0 | Фланцевый подшипник | |
| 5 | 9***5 | Корпус фланцевого подшипника | |
| 6 | 9***2 | Радиальный шарикоподшипник | |
| 7 | 9***5 | Центрирующее кольцо | |
| 8 | 9***0 | Шкив | |
| 9 | 9***4 | Колпак, в сборе | |
| 10 | 9***5 | Уплотнительное кольцо | |
| 11 | 9***1 | Упорное наружное кольцо | |
| 12 | 9***4 | Защитная шайба | |
| 13 | 9***5 | Защитная шайба | |
| 14 | 9***0 | Установочная шайба | |
| 15 | 9***8 | Распорная втулка | |
| 16 | 9***7 | Звездочка, 16 зубьев | |
| 17 | 9***7 | Установочная шайба толщиной 2,0 мм | |
| 18 | 9***3 | Установочная шайба толщиной 4 мм | |
| 101 | 0***0 | Болт с шестигранной головкой | |
| 102 | 9***6 | Шайба | |
| 103 | 9***3 | Кольцо круглого сечения | |
| 104 | 9***2 | Радиальный шарикоподшипник | |
| 105 | 9***3 | Стопорное кольцо | |
| 106 | 9***5 | Установочная шайба толщиной 2,0 мм | |
| 107 | 9***4 | Установочная шайба толщиной 0,5 мм | |
| 108 | 9***0 | Шайба установочная толщиной 1,0 мм | |
| 109 | 9***1 | Установочная шайба толщиной 0,2 мм | |
| 110 | 9***2 | Стопорное кольцо | |
| 111 | 9***8 | Роликовая цепь | |
| 112 | 0***0 | Звено | |
| 113 | 9***1 | Соединительное звено |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
