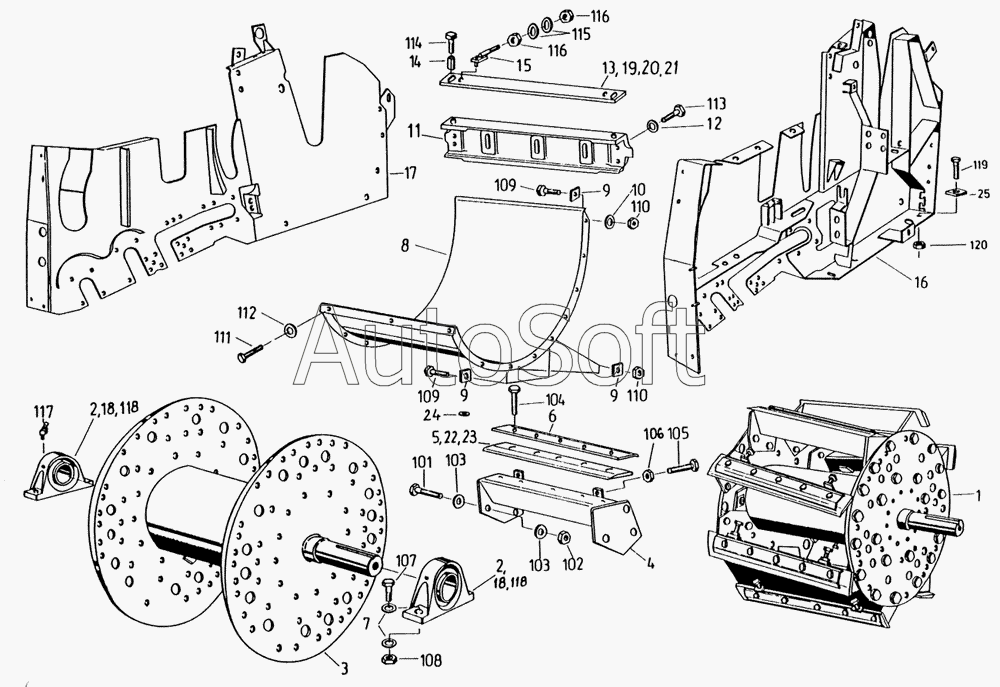

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Измельчающий агрегат: измельчающий барабан, рама
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
101
102
103
103
104
105
106
107
108
109
109
110
110
111
112
113
114
115
116
116
117
118
118
119
120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Барабан | |
| 2 | 9***3 | Вертикальный подшипник | |
| 3 | 9***8 | Корпус барабана | |
| 4 | 9***7 | Ножевая опора | |
| 5 | 9***3 | Нож | |
| 6 | 9***8 | Плоская пружина | |
| 7 | 9***4 | Шайба | |
| 8 | 9***1 | Разгрузочный поддон | |
| 9 | 9***4 | Упрочняющая шайба | |
| 10 | 9***2 | Шайба | |
| 11 | 9***4 | Опора противорежущей пластины | |
| 12 | 9***6 | Шайба | |
| 13 | 9***3 | Противорежущая пластина | |
| 14 | 9***0 | Распорная деталь | |
| 15 | 9***1 | Анкерный болт | |
| 16 | 9***2 | Боковая стенка, левая | |
| 17 | 9***6 | Боковая стенка, правая | |
| 18 | 9***7 | Корпус вертикального подшипника | |
| 19 | 9***6 | Противорежущая пластина для уборки трав | |
| 20 | 9***4 | Противорежущая пластина для уборки трав | |
| 21 | 9***8 | Противорежущая пластина для уборки кукурузы | |
| 22 | 9***3 | Нож толщиной 4 мм | |
| 23 | 9***2 | Нож | |
| 24 | 9***7 | Шайба | |
| 25 | 9***0 | Шайба | |
| 101 | 9***6 | Болт с шестигранной головкой | |
| 102 | 9***0 | Шестигранная гайка | |
| 103 | 9***6 | Шайба | |
| 104 | 9***2 | Болт с шестигранной головкой | |
| 105 | 0***5 | Болт с шестигранной головкой | |
| 106 | 0***5 | Шестигранная гайка | |
| 107 | 9***6 | Болт с шестигранной головкой | |
| 108 | 0***7 | Шестигранная гайка | |
| 109 | 9***4 | Болт с шестигранной головкой | |
| 110 | 9***6 | Шестигранная гайка | |
| 111 | 0***5 | Болт с шестигранной головкой | |
| 112 | 9***2 | Шайба | |
| 113 | 9***8 | Болт с шестигранной головкой | |
| 114 | 9***3 | Болт с шестигранной головкой | |
| 115 | 9***5 | Шайба | |
| 116 | 0***5 | Шестигранная гайка | |
| 117 | 9***8 | Пресс-масленка с конической головкой | |
| 118 | 9***4 | Стяжной подшипник, по метрической системе | |
| 119 | 0***5 | Болт с шестигранной головкой | |
| 120 | 9***0 | Шестигранная гайка | |
| 121 | 9***8 | Запорный болт |
