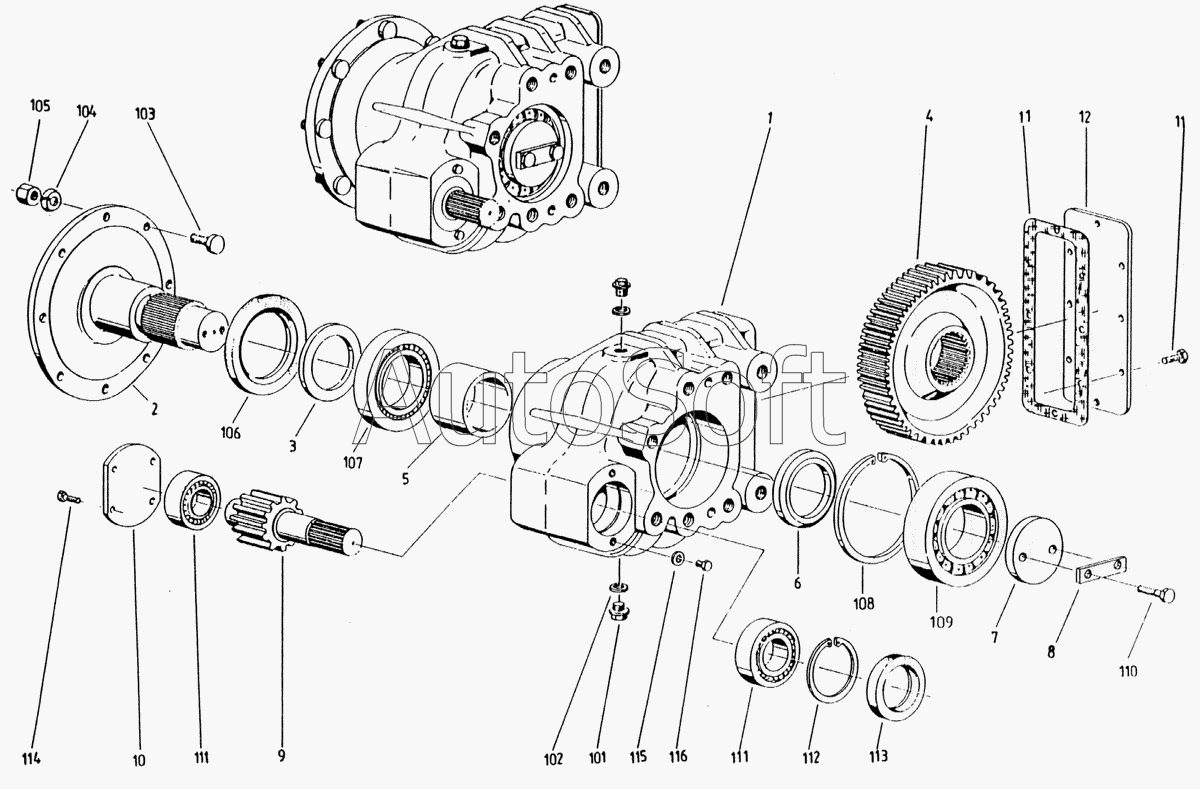

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Цилиндрический редуктор
103
116
115
114
113
112
111
111
110
109
108
107
106
105
104
1
102
101
12
11
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Корпус | |
| 2 | 9***2 | Вал с фланцем | |
| 3 | 7***4 | Распорное кольцо | |
| 4 | 9***1 | Прямозубая цилиндрическая шестерня | |
| 5 | 9***7 | Втулка | |
| 6 | 9***8 | Распорное кольцо | |
| 7 | 7***4 | Шайба | |
| 8 | 9***5 | Стопорная шайба | |
| 9 | 9***1 | Вал с прямозубой цилиндрической шестереней | |
| 10 | 9***2 | Крышка | |
| 11 | 9***7 | Уплотнение | |
| 12 | 9***6 | Крышка | |
| 101 | 9***1 | Запорный болт | |
| 102 | 9***2 | Уплотнительное кольцо | |
| 103 | 9***4 | Болт крепления колеса | |
| 104 | 9***2 | Пружинная шайба | |
| 105 | 0***0 | Гайка крепления колеса | |
| 106 | 0***7 | Кольцо радиального уплотнения вала | |
| 107 | 9***0 | Цилиндрический роликоподшипник | |
| 108 | 0***7 | Стопорное кольцо | |
| 109 | 9***6 | Радиальный шарикоподшипник | |
| 110 | 9***1 | Болт с шестигранной головкой | |
| 111 | 9***7 | Цилиндрический роликоподшипник | |
| 112 | 9***3 | Стопорное кольцо | |
| 113 | 9***4 | Кольцо радиального уплотнения вала | |
| 114 | 9***5 | Болт с шестигранной головкой | |
| 115 | 9***5 | Уплотнительное кольцо | |
| 116 | 0***0 | Болт с шестигранной головкой | |
| 117 | 0***6 | Болт с шестигранной головкой |
