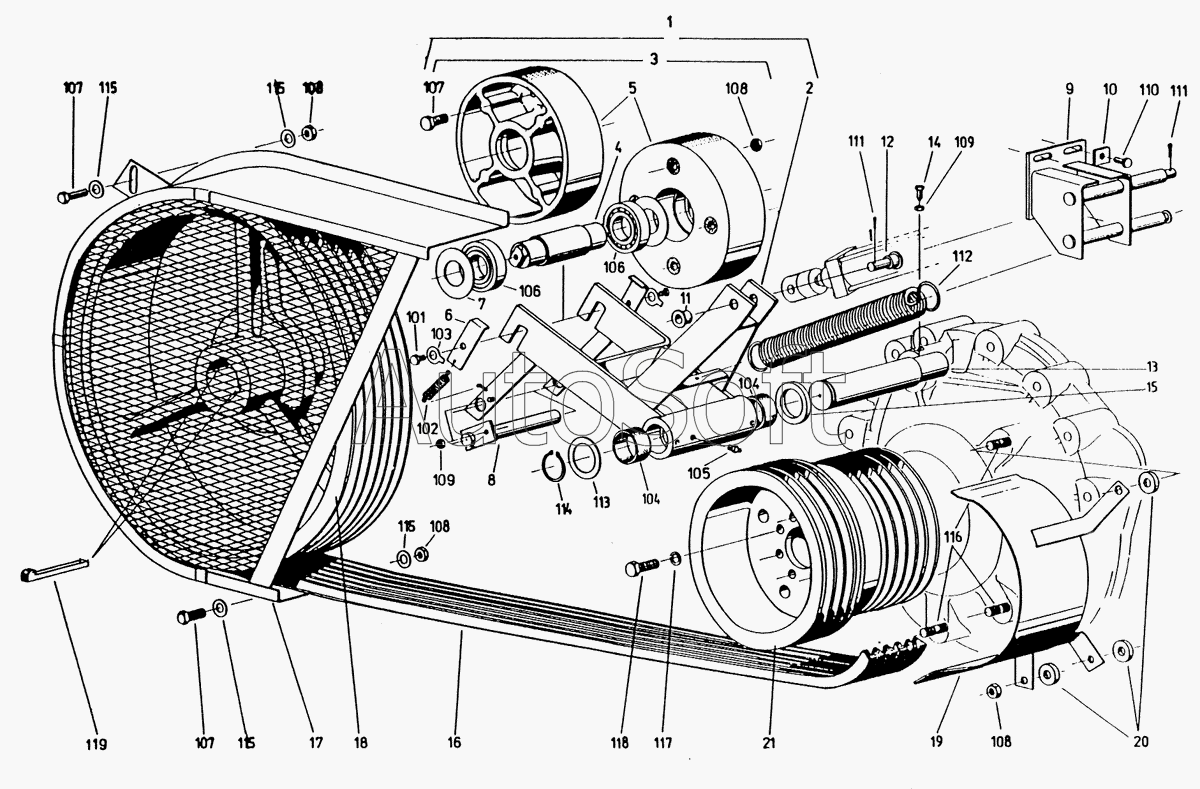

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Привод измельчающего барабана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
101
102
103
104
104
105
106
106
107
107
107
108
108
108
108
109
109
110
111
111
112
113
114
115
115
115
115
116
117
118
119
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Качающийся рычаг, в сборе | |
| 2 | 9***2 | Качающийся рычаг | |
| 3 | 9***0 | Натяжной ролик | |
| 4 | 9***4 | Валик | |
| 5 | 9***8 | Ролик | |
| 6 | 9***4 | Фиксирующая шайба | |
| 7 | 9***7 | Уплотнительная шайба | |
| 8 | 9***6 | Держатель | |
| 9 | 9***8 | Стойка | |
| 10 | 9***5 | Шайба | |
| 11 | 9***2 | Гильза | |
| 12 | 9***7 | Палец | |
| 13 | 9***3 | Валик | |
| 14 | 9***1 | Болт с шестигранной головкой | |
| 15 | 9***4 | Промежуточная деталь | |
| 16 | 9***6 | Комплект полуклиновых ремней | |
| 17 | 9***2 | Ограждение/В | |
| 18 | 9***8 | Шкив клиноременной передачи, в сборе | |
| 19 | 9***0 | Ограждение клинового ремня / В | |
| 20 | 9***7 | Распорная шайба | |
| 21 | 9***0 | Шкив клиноременной передачи | |
| 101 | 9***1 | Болт с шестигранной головкой | |
| 102 | 9***5 | Пружина растяжения | |
| 103 | 9***7 | Шайба | |
| 104 | 9***3 | Втулка | |
| 105 | 9***9 | Пресс-масленка с конической головкой | |
| 106 | 9***6 | Радиальный шарикоподшипник | |
| 107 | 0***0 | Болт с шестигранной головкой | |
| 108 | 0***0 | Шестигранная гайка | |
| 109 | 0***5 | Шестигранная гайка | |
| 110 | 0***0 | Болт с шестигранной головкой | |
| 111 | 9***7 | Шплинт | |
| 112 | 9***2 | Пружина растяжения | |
| 113 | 9***5 | Шайба | |
| 114 | 9***2 | Стопорное кольцо | |
| 115 | 9***4 | Шайба | |
| 116 | 9***4 | Шпилька | |
| 117 | 9***0 | Упругая шайба | |
| 118 | 0***5 | Болт с шестигранной головкой | |
| 119 | 9***3 | Клиновая шпонка с головкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
